阀门结构以及组件

发布时间:2013-10-19 14:51 已被浏览
阀结构

虽然有很多不同的阀门类型很多都是为特定的应用程序设计,有统一在所有阀门几个阀组件。当选择阀还考虑将这个系统所需的配件和材料的重要。

阀组件

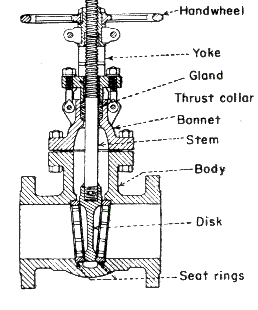

阀门的基本组成部分。
图片来源:roymech
阀门可以有很大差异的大小和设计,但是有阀功能的几个基本组成部分。

的身体阀门的持有部分。目的是设计来连接到系统中的管道或设备和一般的对接或承插焊接,螺纹或法兰。身为第一压力边界到周围的环境和系统的媒体接触。环境是一个重要的考虑因素时,选择体材料。

的阀盖是在车身开口盖。这是一个压力阀的第二个最重要的边界是由相同的材料为主体。帽子也可以支持阀门内部零件,如干,磁盘,和致动器。

修剪是一个用于更换内部零件如盘,座椅,干的术语,用来引导阀杆套。装饰是负责的基本动作和流量控制阀的特点。

的盘座允许和禁止的流体流动提供能力。该系统是在全压力盘时,关闭。座椅提供了一个表面的磁盘密封,为了止住。该阀可根据不同的类型有一个或更多的席位。例如,一个阀有两个席位;一个在上游侧与下游侧的另。磁盘的设计一般是在阀得到他们的名字。

的把立负责磁盘的移动,插头或球阀的开启。它通常是伪造的,连接到阀门手轮,驱动器,或杠杆的线程。茎在直线运动来打开或关闭阀门或旋转移动盘。

有五种类型的阀门系统根据不同的应用。

随着外螺纹和轭干-阀杆的外螺纹,而在阀阀杆的部分是光滑的。阀杆螺纹与介质的流动分离的阀杆填料。这种类型的阀门是较大的阀门常见。
上升内螺纹干-阀杆螺纹部分是在阀体内,与介质接触的流量。旋转时,阀杆和手轮一起上升,开启阀门。
非上升内螺纹阀杆-阀瓣沿茎,像一个螺母作为干旋转。阀杆螺纹接触介质的流动,该模型是适当的时候,空间是有限的允许线性运动,和介质的流量不会造成侵蚀,干材料的腐蚀或磨损。
滑杆-阀杆滑出阀门的开启或关闭阀门。本设计为手动,迅速开启的阀门,控制阀门,通过液压或气动缸。
旋转干这是一种常用的模型的球,插头,和蝶阀。一种茎的回转运动开启或关闭阀。

阀杆填料用于形成阀杆和阀盖之间的密封。包装是装有一个几个部分组成:一个压盖,压盖,填料箱,包装材料,或后座。包装是重要的防止干和液体或气体的损失。它通常是一个纤维材料或化合物(如聚四氟乙烯®),形成一个内部和外部部件之间的密封阀。

的轭的轭螺母用于连接体与传动机构。枷锁必须强大到足以承受力,运动,和转矩的驱动器。螺母是用来控制阀杆的运动。

阀门配件

螺纹
压缩
配件
螺栓法兰
夹紧法兰
联盟
管接头
对接焊缝
承插焊/
焊料
螺纹

阀门的内部或外部线程的入口或出口连接(的)。线程可以快速方便地安装在线路。虽然他们往往需要额外的配件,他们是难以去除的意外。一定要选择适当尺寸的螺纹阀。如果阀门的螺纹部分是矮小的管道,管道可能扭曲阀它拧紧到位,密封不可能实现。

压缩接头

一个密封的管连接而无需焊接或螺纹。作为一件拧紧螺母,它压缩垫圈在第二管,形成水密外壳。

螺栓法兰

该阀具有螺栓法兰(S)的入口或出口连接。法兰端建立一个强大的,紧密的,和高度防漏连接。然而,因为它们需要精确地加工与适当的材料,它们具有较高的初始成本和安装成本。螺栓应通过下拉螺母拧紧彼此截然相反。通过下拉所有螺栓逐渐应用应力均匀地分布在整个横截面,泄漏的机会大大减少。

夹紧法兰

该阀具有夹紧凸缘(S)的入口或出口连接。

联盟

该阀具有连接的入口或出口连接(的)。

管接头

该阀直接连接管在入口和/或出口连接的连接。

对接焊缝

该阀具有对接焊缝尺寸的连接的入口或出口连接。

承插焊/焊料

该阀具有承插焊连接的入口或出口连接。

阀门执行器

阀门致动器用于打开和关闭阀门的阀杆和磁盘。有几种类型的考虑在系统如必要操作阀门的扭矩需求的驱动器,速度和自动驱动的需要。

选择正确的阀门执行器,访问阀门的如何选择阀门执行器。

建筑材料

阀门是由各种各样的材料,包括金属和非金属的选择。材料选择时,操作环境(即环境热),寿命(即维持),和媒体(即气体或腐蚀性液体)应考虑。最常见的材料是碳钢,因为它在高温确实很好,是很容易的,而且是廉价的,但它不适合用于腐蚀性材料。不锈钢是强大的,具有耐腐蚀和高温,但成本比碳钢。特殊合金用于如高压力或腐蚀性极强的材料严重的应用。

选择提示:将阀门开启或关闭是多?有资料显示在停滞的诗句连续流动条件下不同的特点。

性能规格


阀门可用于启动和停止以及节流阀或调节流量或运动的媒体通过系统。给定的流量所需的性能可以用在选择阀。一个完整的突破的性能规格,计算下来,阀门的访问阀门的流量网页

在监控和维护流量变量的信息,访问阀门的如何选择流量控制器。

阀尺寸

在阀门尺寸科学是通过阀的流量直径的确定。正确的阀门尺寸是重要的节流阀以及开/关阀。在确定最佳的阀门通径的更多信息可在阀门的阀门的尺寸网页

安装

阀门安装前,应存放在一个安全,干净,干燥的地方,防止污染物进入移动部件和损坏的阀体。阀门的内部应吹或冲刷清除所有灰尘和砂砾的制造,包装,贮存。

成本

开放/关闭一些这些阀门都被认为是一个一次性购买;使用直到他们打破,然后丢弃他们

节流阀-节流阀有一个成本因素,不包括初始成本和真正的安装成本。

真正的安装时间成本包括购买价格,安装和启动,培训,维修,备件和成本。阀门的可靠性也影响成本由于更可靠的阀门将不需要太多的维护。

一旦安装,阀门的阀门维修页可以找到阀门维修专家咨询。
