一个新的概念，在控制阀尺寸
发布时间：2013-10-19 15:09 已被浏览 次
大多数工程师和控制阀的用户所熟悉的流程图，包括各厂商的OCV发表了作为一个适当大小的阀门。这些都是简单的，直线图，图的压降与流量对于一个给定尺寸的阀门全开。坦率地说，这些图表的有效性是因为两个因素而有限公司：
1。流程图告诉你几乎不了解调节阀的性能（压力降低，流量控制，等）。这些阀门，很少，如果有，达到全开位置在传统的流程图描述。
2。流程图是不完全准确的许多开关阀（例如，检查，螺线管）操作线压差。这种阀门通常包含一个内部的弹簧以一定量的差分压缩前阀可以达到全开位置。在这些情况下，传统的流程图是不准确的在规模的低流量端。
1984，与减压阀浆纱指南刊物，OCV控制阀开始计划给用户一个更好更准确的施胶阀的方法。该计划的最终目标是提供一个简单的，简洁的工具，将适用于所有阀尺寸。顶点是性能图表在下面几页了。
1995，开路电压释放计算机valvemaster选择和大小的程序。程序逻辑引导您通过上浆，液压控制阀的阀的功能和材料的选择过程中的应用。你的阀门规格可以打印和/或转移到一个项目文件。该计划使控制阀的选择变量，可以减少所需的尺寸要准确的时间和选择阀。请参阅本目录订购信息的最后一页。

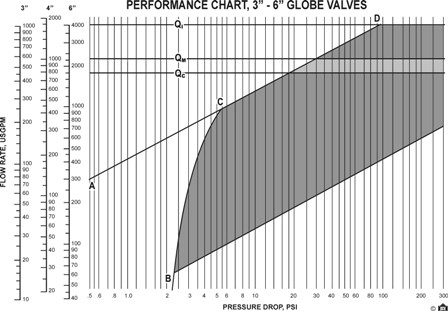

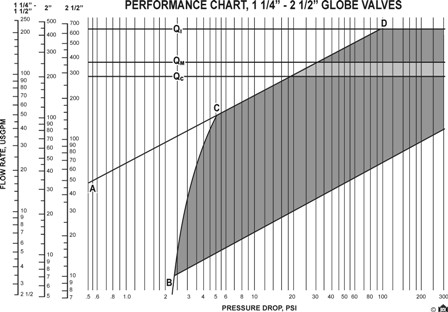

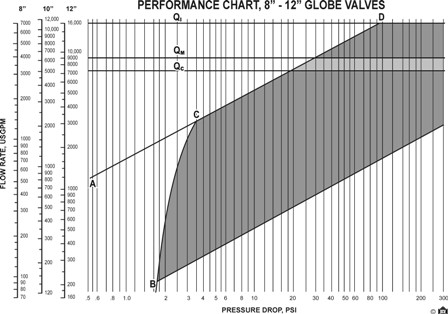

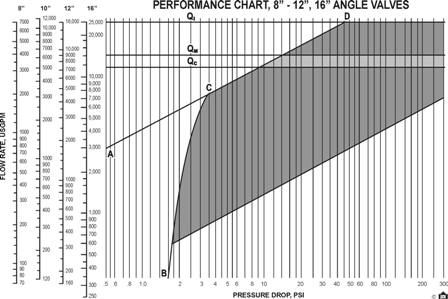

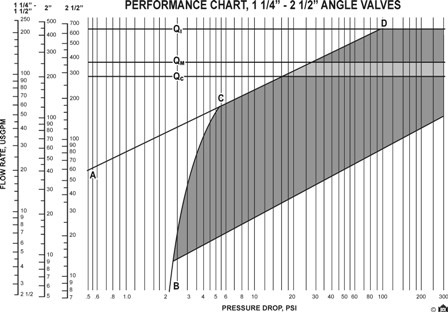

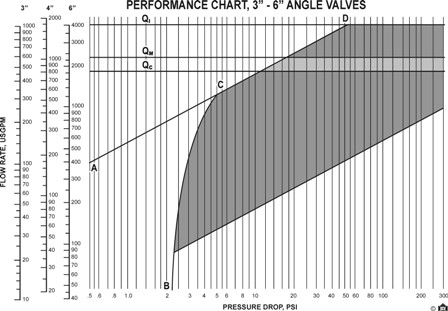

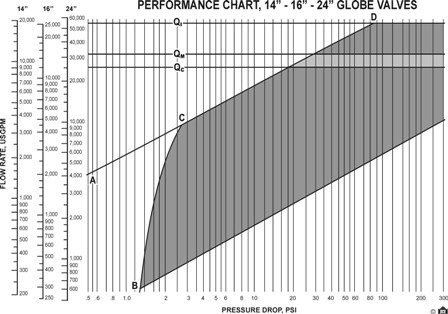

乍一看，性能图表出现就像旧的流程图，但有几个额外添加的行数！因为增加的信息由额外的线表示，只有两个或三个不同大小的阀门是在一个单独的性能图，每个都有它自己的流量秤。
解释如何使用性能的图表，我们需要考虑三类阀门。
1。阀门包括第一类模型的基础上，66的功率模型驱动阀（模型125-27和模型126）和其他阀与先导系统排放大气（模型3331和3333的高度阀）。这些阀门将完全开放，无论流量或压力差。他们的表现是以直线的配比为代表（其中，顺便说一句，在旧的流程图发现同一直线）。
的例子：在60 GPM找到2 125-27截止阀的压降模型。
解决方案找到60 GPM的2流量规模与水平线迹a-c-d.然后tracevertically的压降的规模和读1.6磅。
2。阀门的第二类是一个试验系统，排气阀的下游侧的开关类型。这类系列94系列115止回阀，电磁阀，模型125和125-7泵控制阀和8000型浮阀。这些阀门操作线b-c-d，代表“弹簧效应前面描述的B段。
的例子：60加仑和200加仑找到2 115-2截止阀的压降模型。
解决方案微量水平从60日在2全球流量表。这种相交线B-C，指示阀门没有全开。垂直下降到流量的规模和读3.5磅。现在的微量水平从200加仑。这种相交线C-D（阀门全开）。垂直下降的压力降尺度和阅读8.7磅。
3。阀门的第三类的调制类型：108系列减压，110系列微分控制，流量控制系列120率，127系列和8101系列减压调节浮子控制。这里的表现不是由线定义的，而是一个区域——特别是阴影区。简单地说，一个调节阀能够正确执行阴影区域内的任何地方。
的例子：找到一个2截止阀减轻20磅到大气排放的有效流量范围。
解决方案上游的压力为20 psi，下游为零。因此，压降是20 psi。微量向上直到你交叉阴影区域的下边缘。然后，微量水平2的流量图和阅读21加仑。这是最小流量。现在继续向上沿20磅线阴影区域的上边缘。微量水平和阅读210 GPM最大流量。有效的流量范围内，然后，是21-210 GPM。
最后一组的信息是由水平线标记的QC，齐。这是建议的最大基于流体速度流。
QC代表一个速度为20英尺/秒，最大推荐流量连续服务。
QM代表一个速度为25英尺/秒，最大推荐流偶尔爆发的高流动性，将发生的时间不要超过20%。
