隔离阀角行程-旋转

发布时间:2013-10-21 21:12 已被浏览

旋转运动的阀门,通常被称为回转阀,包括球阀和蝶阀。无论旋转运动的阀门类型,闭孔绕垂直于流动方向的轴。流体可以通过闭孔,是球阀的情况下,或在它的周围,与蝶阀。旋转运动的阀门往往有一个简单的运行机制,因此,易于实现自动化和维护。

 上衣 球阀球阀是第二次世界大战期间,最初被用于飞机燃料系统,其中的重量和空间溢价。它们是由一个身体里面的旋转球具有一个孔或孔加工直接穿过它。球位于身体的两个密封圈。

球的旋转通过90°打开和关闭阀允许流体流直接通过孔。在关闭位置,球的空白边块的入口和出口防止任何流量。有球阀浮球设计的两个基本的设计,这依赖于阀座支架的球,和固定球,它使用一个耳轴支撑球。耳轴安装用于较大的阀门,因为它可以减少操作扭矩约三分之二,由浮球设置。

传统上,手柄,连接到球与管轴线时,阀门打开;反之,如果是在垂直于管轴,这表明该阀关闭。


图12.2.1球阀(在其打开位置显示)

球阀是作为缩径或全口径。全通径阀门有一个孔,大小与管道的直径相同,而在缩径阀门,节流孔的直径小于管子。全通径阀门的成本比缩径阀门,他们应该被用在通过阀门的压力降是关键的或在阀用于上游流量计。全通径阀门可用于流量计的应用以减少流体湍流的测量装置的上游。

为了将球进入体内,存在三种不同类型的组件。不仅类型影响装配方便,但它也影响阀门的可维护性。

两个和三片阀—阀门的身体被分在同一平面上的一个或两个地方阀门法兰,和这些作品是用螺栓连接在一起。这有利于简化,在线维护。
顶入阀—球是通过插入在阀上阀盖。这有利于在线维护。
单件阀—球被封闭在体内通过插入安装在阀轴。这消除了人体关节泄漏任何机会断开而服务的可能性,但需要维护时,整个阀门从管线上拆下来了。

图12.2.2单件(一)三块(B)两片(C)球阀

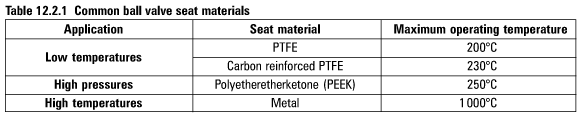

阀座材料的选择决定的条件,为一个特定的球阀是最适合的。虽然新的阀座材料不断被开发,表12.2.1列出一些常见的现在使用的材料。


上衣 球阀的选项球阀可以产生多种选择来满足各种各样的应用要求:

执行器—球阀,实际上所有的旋转阀,适用于自动化。这通常是通过使用电动或气动执行器。执行机构通过连接盒连接到阀。虽然不是必需的,ISO标准安装垫使连杆组件将安装在不拆卸阀门,保持阀门完整性。参见教程6.6对执行器的更多信息。
火灾安全—球阀是常用的天然气和石油管道,这在这些应用程序中使用的阀门是火灾安全很重要。如果是火灾安全阀,当暴露于火灾条件下,它将继续提供最小的泄漏通过阀座和阀杆,并提供有效的关闭期间或火灾或暴露在过高的温度下。设置在BS 6755和API RP 6FA涉及消防安全标准。

主要关注的是,燃烧的温度会摧毁软阀座和密封;已经开发了许多方法来克服这个。一种方法是包括二次金属密封表面的聚合物的座位后面作为身体的一部分。当暴露于燃烧温度,阀座开始变形过程的介质压力排除球让它挤压聚合物座(图12.2.3(B))。当座位已被完全摧毁,球会对本体金属密封面上,提供了一个紧密的关闭(图12.2.3(C))。

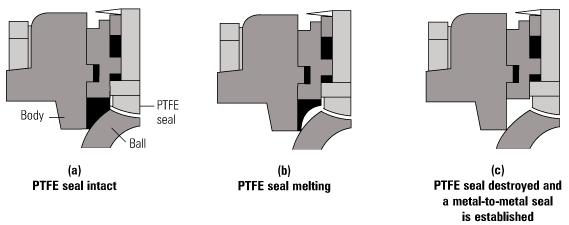

一个火灾安全阀运行图12.2.3


除了对座位的机制所固有的安全,阀杆密封也必须能够防止泄漏到大气条件下的“火”。这可以通过使用高温密封由柔性石墨或柔性石墨®;另外,波纹管密封装置可以用于(见图12.2.4)。

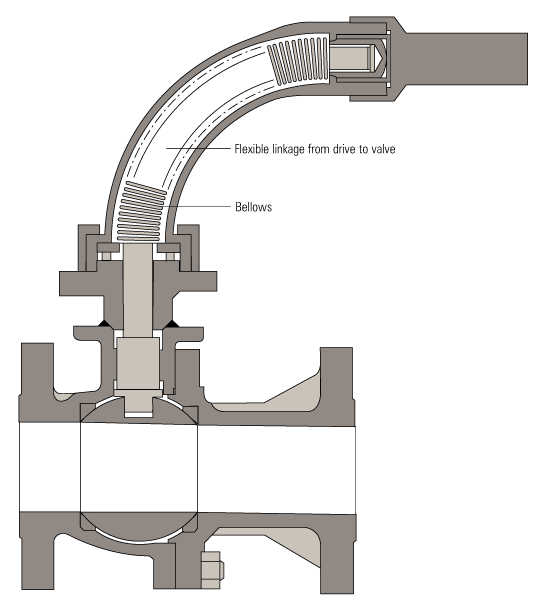

图12.2.4波纹管密封球阀

洁净蒸汽阀—一些应用程序需要阀门是“clean'design;这些包括蒸汽应用在蒸汽直接注入到产品和工艺在生物流体管路,食品和电子工业。在这样的应用程序的关注的主要领域是身体与球之间的空间;工艺流体在这些空间导致污染和腐蚀的积累。这可以通过在这些空间插入空腔填料克服。型腔填充可能是阀座或阀组件中的一个单独的组件的一个组成部分。此外,用清洁蒸汽应用球阀门应该由不锈钢制成,有良好的表面光洁度(小于81微米Ra推荐)。
节流应用—当球阀用于节流应用,高流速可以撞击到一个局部区域的球和密封件,造成阀座材料的过早劣化。对标准设计的修改是球阀,可用于节流要求;这些包括金属座椅的使用,硬涂层和,有时,在球的修改,给一个特征的流动模式。
 上衣 蝶阀虽然有蝶阀的许多不同的设计,它们都包括一个旋转轴成直角的流体盘。当打开时,盘边上的流量和流体绕过它,提供有限的抵抗。在关闭位置,使盘旋转对一座在阀体。

蝶阀通常要比一对法兰点空间,因此是一个有吸引力的替代球阀的空间是有限的。事实上,一些蝴蝶阀是专为管道法兰之间插入,这些被称为对夹蝶阀。

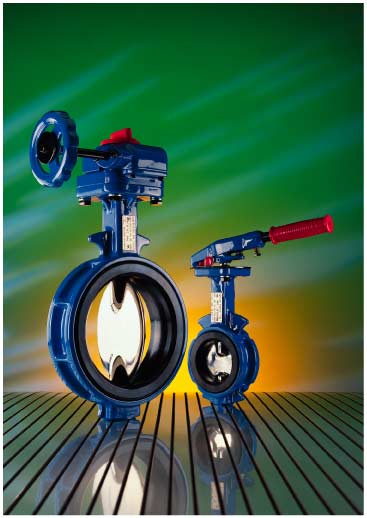

图12.2.5蝶阀

蝶阀的主要缺点是切断不到其他类型的阀门实现紧密。这可以缓解,在一定程度上抵消蝶板的旋转轴和使用压力辅助座椅。利用旋转偏心轴,则产生一凸轮的行动,这意味着盘创建一个密封座在关闭的最后几度。这些高性能或偏心式蝶阀的切断能力和提高他们的设计使他们能够用于节流。

用于蒸汽应用,蝶阀在很大程度上被球阀取代。蝶阀是较常用的液体系统或在空间有限。蝶阀的紧性意味着更少的材料是必需的,因此它们是理想的应用程序指定使用的昂贵的材料,例如,在海水中的应用在镍指定。

 上衣 和隔离阀的规格尺寸的选择过程流体必须完全包含在一个设计适当的管道系统,以避免危及人员和环境,和流体本身的污染。管道系统有许多潜在的泄漏路径,如管接头,接缝,设备连接和,最重要的是,阀门。阀门可以是一个工厂的问题贡献最大,如果他们选择错误的或不良的设计或制造的。此外,一个阀门,当选择正确的程序应该至少持续植物的生命,如果适当的维护。

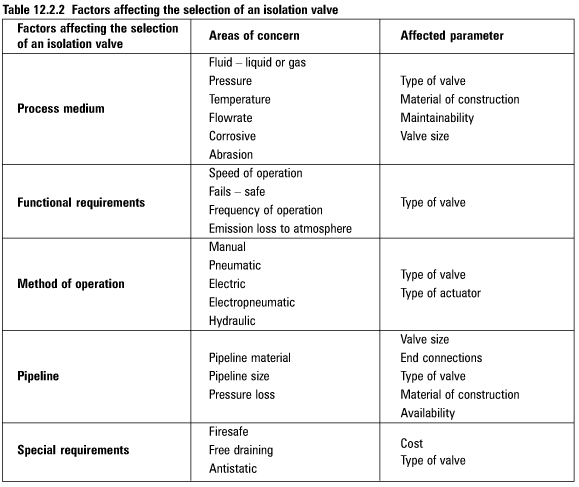

当选择一个隔离阀,用于特定的应用,一些需要考虑的因素;这些都是在表12.2.2显示,随着阀门的选型参数的影响。

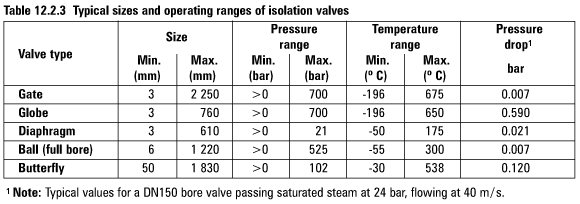

表12.2.3总结的隔离阀的不同类型的主要特征。

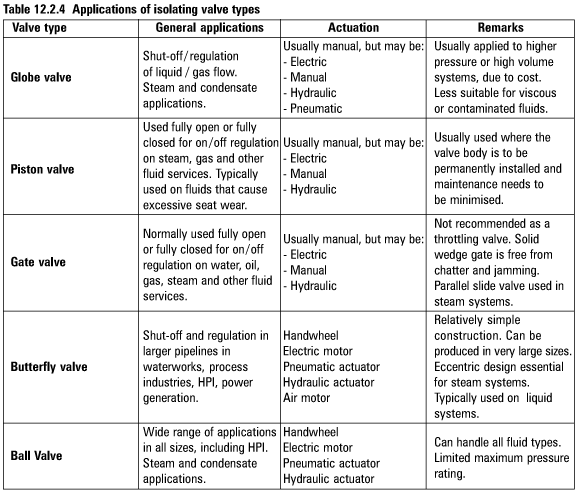

表12.2.4总结了最常见的隔离阀类型使用的应用程序。

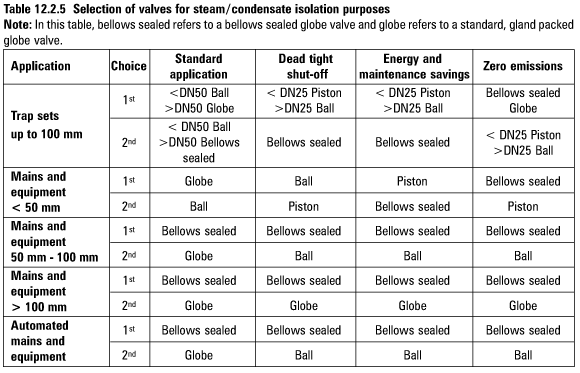

表12.2.5是一个广义的指南的隔离阀的选择特定的蒸汽和冷凝水的应用。应该指出的是,隔离阀的选择是主观的,不同行业和不同地区都有自己独特的偏好。

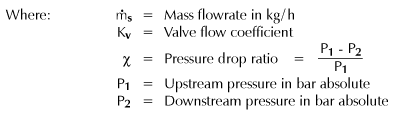

一旦阀最适合的类型已被选择,要选择正确的尺寸。阀通常的大小根据管道尺寸。然而它是明智的检查,通过阀门的压力降(当它完全开放)是在可接受的范围内。压降是一个阀的流量系数函数(或者Kvs值),流量和入口压力。规格表通常包含有关的Kvs-值数据时,阀门全开。在典型的操作压力的知识,和质量流量,可以确定在选择阀的压降。另外,如果最大可接受的压降是已知的,可以选择一个合适的阀门尺寸。虽然有很多的公式和图表可预测流量与压降的关系,下面的简化经验公式(方程式3.21.1)产生蒸汽的结果可靠,因此常用:

方程3.21.2

这个公式的形式显示在图12.2.7图的基础上,这是第一次在3块,教程21。

如果隔离阀是用于液体系统,通过阀门的压力降是用下面的公式确定:

方程6.3.1

重新排列公式给出:

方程12.2.1

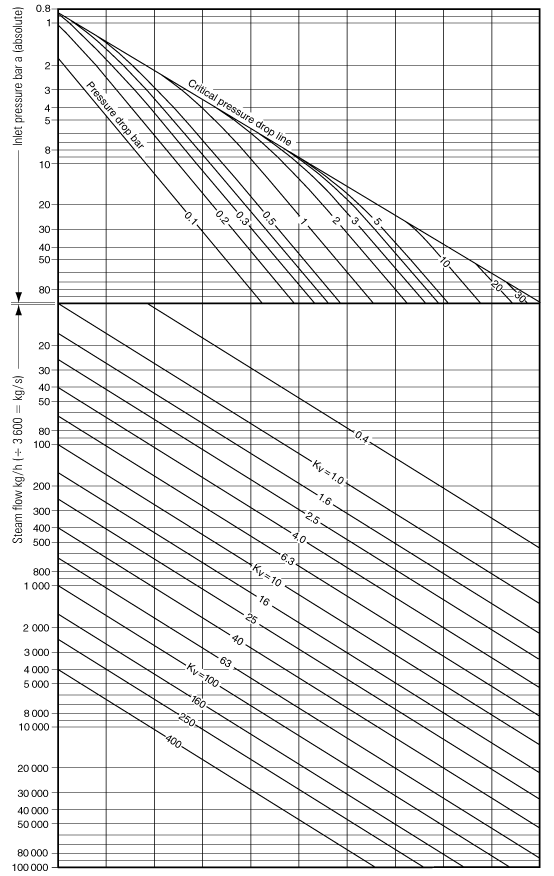

图12.2.6饱和蒸汽尺寸表

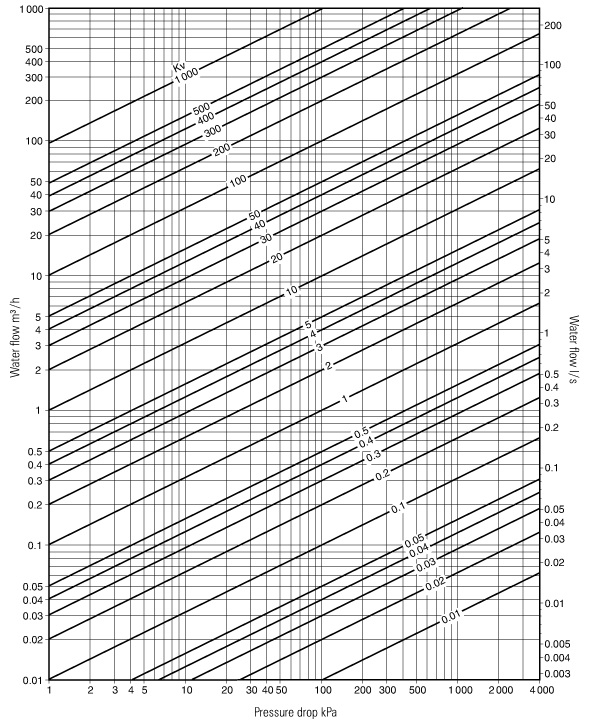

fig.12.2.7水胶图
