美标对焊式多层次蝶阀

发布时间：2015-04-17 20:27 已被浏览次

您正在浏览:【美标对焊式多层次蝶阀】在这里有为你提供美标对焊式多层次蝶阀主要外形尺寸和重量作为参考,还有适用标准,标准材料规范,尽我们技能技术来满足您所需求的产品；该内容如若能帮到你是我们的荣幸之幸,应尽我们的所能,为您提供一个选型的平台。
适用标准

钢制蝶阀，API 609

温度和压力，ASME B16.34

结构长度，API 609

试验标准，API 598

耐火标准，API-607

设计说明

密封结构：软密封，多层次硬密封，弹性硬密封，防火软密封

制动器操作

ISO 5211 衬垫

连接：法兰对焊

操作方式：手动，蜗轮，电动，气动，液动

偏心结构，中线结构，单偏心，双偏心，三偏心结构

美标对焊式多层次蝶阀标准材料规范

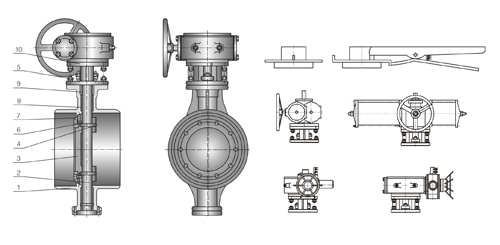

NO.	Part Name	ASTM Material
NO.	Part Name	Carbon steel	304 Type	316 Type	304L Type	316L Type	Alloy 20
1	Body	A216-WCB	A315-CF8	A315-CF8M	A315-CF3	A315-CF3M	A315-CN7M
2	Stem	A182 F6a	A182-F304	A182-F316	A182-F304L	A182-F316L	Alloy 20
3	Disc	A216-WCB	A315-CF8	A315-CF8M	A315-CF3	A315-CF3M	A315-CN7M
4	Hinge pin	A276-410	A276-304	A276-316	A276-304L	A276-316	Alloy 20
5	Bolt	A193-B7	A193-B8	A193-B8M	A193-B8	A193-B8M	Alloy 20
6	Retaining ring	A105	A182-F304	A182-F316	A182-F304L	A182-F316	Alloy 20
7	Seat ring	Graphite+304	Graphite+304	Graphite+316	Graphite+304L	Graphite+316L	Graphite+Alloy 20
8	Bushing	Bronze	304+PTFE	316+PTFE	304L+PTFE	316L+PTFE	Alloy 20+PTFE
9	Packing	Graphite	PTFE	PTFE	PTFE	PTFE	PTFE
10	Yoke	A216-WCB	A216-WCB	A216-WCB	A216-WCB	A216-WCB	A216-WCB

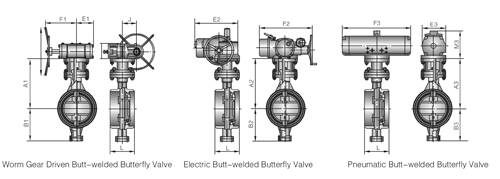

美标对焊式多层次蝶阀主要外形尺寸和重量 Class 150

NPS	L	Worm gear actuation							Electric				Pneumatic					Weight(kg)
NPS	L	A1	B1	M1	E1	F1	J	Do1	A2	B2	E2	F2	A3	B3	E3	F3	M3	Worm gear	Electric	Pneu- matic
3″	114	295	135	115	84	198	84	200	295	135	513	467	295	135	115	344	140	32	37	-
4″	127	305	155	115	84	198	84	200	305	155	513	467	305	155	115	344	140	35	39	-
5″	140	322	167	115	84	198	84	200	322	167	513	467	322	167	126	4390	175	39	42	-
6″	140	366	170	115	94	211	84	250	366	170	525	475	366	170	150	450	187	43	43	-
8″	152	396	198	134	117	267	145	250	396	198	580	470	396	198	280	762	270	60	57	-
10″	165	429	231	134	175	254	114	315	429	231	635	560	429	231	330	900	305	90	80	-
12″	178	483	269	159	175	254	114	315	483	269	705	560	483	269	405	1182	385	107	104	-
14″	190	498	297	159	239	404	145	315	498	297	765	615	498	297	405	1182	385	153	141	-
16″	216	579	333	163	239	404	145	315	579	333	825	615	579	333	405	1182	385	207	197	-
18″	222	630	366	163	239	404	191	315	630	366	875	820	630	366	445	1292	410	267	247	-
20″	229	655	394	163	300	465	191	400	655	394	930	820	655	394	445	1292	410	327	307	-
24″	267	744	452	185	300	465	191	400	744	452	1040	820	744	452	500	1442	465	473	427	-
28″	292	790	511	185	300	465	191	400	790	511	1155	945	790	511	630	1865	500	653	667	-
30″	308	815	536	220	300	559	269	400	815	536	1225	945	815	536	630	1865	500	760	773	-
32″	318	874	577	220	300	559	269	400	874	577	1275	945	874	577	630	1865	500	1033	1047	-
36″	330	899	602	255	300	559	269	400	899	602	1375	1145	899	602	-	-	-	1200	1213	-
40″	410	1064	696	255	300	559	269	400	1064	696	1490	1145	1064	696	-	-	-	1487	1500
42″	430	1092	721	255	300	559	335	400	1092	721	1550	1335	1092	721	-	-	-	1640	1637	-
44″	450	1148	731	255	300	572	335	400	1148	731	1600	1335	1148	731	-	-	-	1800	1813	--
48″	470	1270	800	320	300	572	335	400	1270	800	1715	1370	1270	800	-	-	-	2007	2020	-
52″	490	1314	850	320	425	635	365	500	1314	850	1835	1370	1314	850	-	-	-	2720	2733	-
56″	530	1384	895	320	425	635	365	500	1384	895	2005	1425	1384	895	-	-	-	2980	2993	-
60″	570	1504	1025	355	425	635	365	500	1504	1025	2115	1425	1504	1025	-	-	-	3387	3420	-
64″	600	2730	1630	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
66″	600	2830	1670	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
73″	670	3000	1765	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
80″	760	3280	1885	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
84″	760	3395	1945	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
96″	760	3740	2140	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
112″	760	4290	2390	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
120″	760	4515	2505	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
140″	800	4810	2650	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
160″	900	5145	2800	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

注: 结构长度按标准 ISO 5752 14 系列
焊接端按 ASTM B 16.25 标准规范

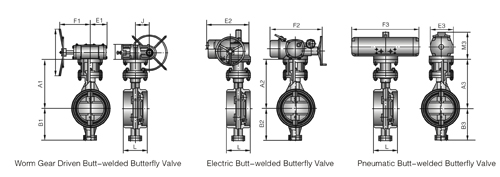

美标对焊式多层次蝶阀主要外形尺寸和重量 Class 300

NPS	L	Worm gear actuation							Electric				Pneumatic			c		Weight(kg)
NPS	L	A1	B1	M1	E1	F1	J	Do1	A2	B2	E2	F2	A3	B3	E3	F3	M3	Worm gear	Electric	Pneu- matic
3″	114	295	132	114	84	198	84	200	295	132	467	513	295	132	126	390	175	34	-	-
4″	127	358	150	114	84	198	84	200	358	150	467	513	358	150	150	450	187	44	-	-
5″	140	365	167	168	117	267	145	250	365	167	467	513	365	167	280	762	270	58	-	-
6″	140	389	188	163	175	254	114	315	389	188	564	523	389	188	330	900	305	73	-	-
8″	152	417	221	163	175	254	114	315	417	221	615	544	417	221	405	1182	385	132	-	-
10″	165	465	252	185	239	404	145	315	465	252	615	544	465	252	405	1182	385	151	-	-
12″	178	546	290	185	239	404	145	315	546	290	823	513	546	290	405	1182	385	257	-	-
14″	190	579	318	221	300	465	191	400	579	318	823	513	579	318	445	1292	410	286	-	-
16″	216	642	368	221	300	465	191	400	642	368	945	513	642	368	445	1292	410	416	-	-
18″	222	673	396	221	300	465	191	400	673	396	945	544	673	396	500	1442	465	497	-	-
20″	229	701	422	254	300	559	269	400	701	422	945	544	701	422	500	1442	465	571	-	-
24″	267	775	495	254	399	559	269	400	775	495	945	544	775	495	630	1865	500	881	-	-
28″	292	904	559	305	510	648	351	400	904	559	1158	826	904	559	630	1865	500	1320
30″	308	963	594	305	510	648	351	400	963	594	1158	826	963	594	-	-	-	1478	-	-
32″	318	1054	617	305	510	648	351	400	1054	617	1158	826	1054	617	-	-	-	1699	-	-
36″	330	1161	676	368	615	805	429	630	1161	676	1420	1039	1161	676	-	-	-	2379	-	-
40″	410	1242	719	368	615	805	429	630	1242	719	1420	1039	1242	719	-	-	-	2427	-	-
42″	430	1285	739	368	615	805	429	630	1285	739	1420	1039	1285	739	-	-	-	2685	-	-
44″	450	1310	764	368	615	805	429	630	1310	764	1420	1039	1310	764	-	-	-	2932	-	-
48″	470	1374	833	434	765	965	399	630	1374	833	1730	1069	1374	833	-	-	-	3545	-	-

美标对焊式多层次蝶阀主要外形尺寸和重量 Class 600

3″	180	343	127	135	94	211	81	250	343	127	564	523	343	127	330	900	305	75	-	-
4″	190	371	160	170	152	267	145	250	371	160	615	544	371	160	405	1182	385	117	-	-
5″	200	388	178	163	175	254	114	315	388	178	615	544	388	178	405	1182	385	154	-	-
6″	210	401	196	163	175	254	114	315	401	196	823	513	401	196	405	1182	385	186	-	-
8″	230	447	221	163	175	254	114	315	447	221	823	513	447	221	445	1292	410	235	-	-
10″	250	544	290	185	239	404	145	315	544	290	945	513	544	290	445	1292	410	398	-	-
12″	270	610	307	220	300	465	191	400	610	307	945	544	610	307	500	1442	465	554	-	-
14″	290	640	330	220	300	465	191	400	640	330	945	544	640	330	500	1442	465	654	-	-
16″	310	701	391	254	400	559	269	400	701	391	945	544	701	391	630	1865	500	935	-	-
18″	330	716	406	254	400	559	269	400	716	406	945	544	716	406	630	1865	500	1085	-	-
20″	350	828	452	305	510	645	351	400	828	452	1158	826	828	452	630	1865	500	1610	-	-
24″	390	920	513	305	510	645	351	400	920	513	1158	826	920	513	-	-	-	1998	-	-

注: 结构长度按标准 ISO 5752 14 系列
焊接端按 ASTM B 16.25 标准规范
