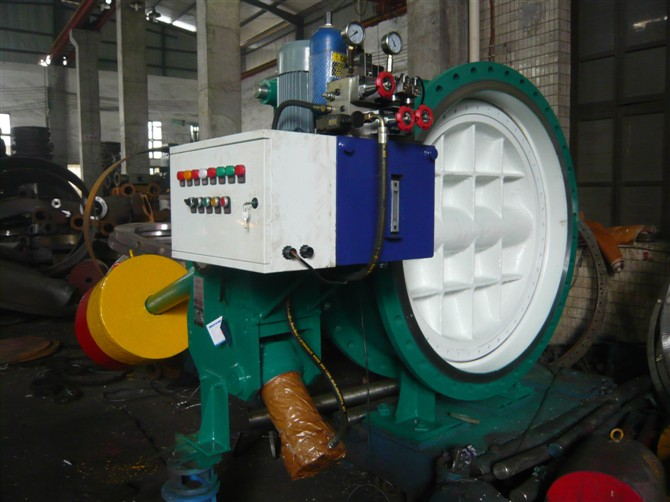

自动保压液控蝶阀

发布时间：2015-04-17 20:39 已被浏览次

您正在浏览:【自动保压液控蝶阀】在这里有为你提供自动保压液控蝶阀主要外形尺寸和重量作为参考,还有适用标准,标准材料规范,尽我们技能技术来满足您所需求的产品；该内容如若能帮到你是我们的荣幸之幸,应尽我们的所能,为您提供一个选型的平台。
一、自动保压液控蝶阀用途及特点

自动保压液控蝶阀是在引进国外产品的基础上在性能上经过改进和完善的产品。它能按预定程序实现泵阀联动；开启和关闭远距离自动控制、自动保压不掉锤，蝶板不抖动，流阻小；具有可调快、慢关两个阶段，特别是当突然停电或事故停泵时，永存的重锤势能，将自动按预先调定的快慢关两个阶段关阀，防止水锤危害，保护水泵及管网系统安全。
本阀广泛用于水厂、电厂、 7台金、排灌等大中型工程管道泵站。

二、自动保压液控蝶阀采用标准

法兰连接尺寸 API 609

灰铸铁法兰 Gray cast iron flange GB4216.2-4216.5-84

球墨铸铁法兰 Spheroidal graphite cast iron flange GB/T1 7241.6-98

钢制法兰 Steel flange GB9115.6-9115.10-88

结构长度 Face to face/End to end：GBl2221-89

压力试验 Pressure test：GB/T1 3927-92

三、自动保压液控蝶阀主要技术参数

公称通径 DN	公称压力	试验压力		适用温度	适用介质
公称通径 DN	公称压力	壳体	密封	适用温度	适用介质
300-1000	2.5	3.75	2.75		水、海水、泥沙水等
300-1800	1.6	2.4	1.76
300-2000	1.0	1.5	1.1	80~C
1200-2500	0.6	0.9	0.66
2000-2600	0.25	0.375	0.275

四、自动保压液控蝶阀主要零件材料

名称	材料 Material
阀体	灰铸铁、球墨铸铁、碳素钢
蝶板	灰铸铁、球墨铸铁、碳素钢
阀轴	碳素铜 (表面防腐处理)、不锈钢
阀体密封圈	不锈钢、铜合金
蝶板密封圈	优质橡胶

KD741X-V泵站型自动保压液控蝶阀规格及安装尺寸表

公称通径 DN(mm)	公称压力 PN(MPa)	D	D1	b	L	L1	L2	L3	L4	L5	e	E	E1	E2	E3	E4	E5	E6	Z-d	φ1	H	H1	H2	K	电机功率 (KW)	地脚螺栓 4-M	重量 (k9)
300 350 400	1.0 1.0 1.0	445 505 565	400 460 515	28 30 32	270 290 310	710 720 730	100 120 120	140 160 166	180 180 180	240 240 240	90 90 90	910 910 910	405 430 465	320 320 420	384 384 484	280 310 340	549 574 607	1040 1100 1160	12.22 16-22 16-26	315 315 315	330 330 370	535 535 535	220 220 220	260 260 220	2.2 2.2 2.2	4-M22 4-M22 4-M22	800 900 1000
500 600 700	1.0 1.0 1.0	670 780 895	620 725 840	34 36 40	350 390 430	820 850 870	140 150 180	210 250 290	217 217 217	300 300 300	29 29 29	1135 1230 1230	575 642 695	600 430 570	670 550 690	420 540 580	758 827 879	1440 1640 1730	20-26 20-30 24-30	400 400 400	440 460 540	810 810 810	380 380 380	450 430 350	2.2 2.2 2.2	4-M27 4-M30 4-M30	1500 1750 1920
800 900 1000	1.0 1.0 1.0	1015 1115 1230	950 1050 1160	44 46 50	470 510 550	890 910 920	180 180 200	320 320 360	217 217 245	300 300 335	29 29 37	1230 1280 1450	735 802 1106	610 700 740	690 780 830	630 690 740	920 988 1354	1900 2130 2400	24-33 28-33 28-36	400 480 620	530 585 620	810 810 1060	350 300 460	360 305 500	2.2 5.5 5.5	4-M30 4-M30 4-M30	2500 3250 3850
1200 1300 1400	1.0 1.0 1.0	1455 1575 1675	1380 1490 1590	56 58 62	630 710 710	970 1010 1010	260 260 260	420 460 400	245 245 245	335 335 335	37 37 37	1450 1730 1885	1224 1224 1224	790 820 840	945 960 960	850 920 1135	1464 1493 1493	2600 2700 2800	32-39 32-42 36-42	620 620 642	710 800 865	1060 1060 1060	370 370 385	410 320 270	5.5 5.5 5.5	4-M36 4-M36 4-M36	4800 5800 6700
1500 1600 1800 2000	1.0 1.0 1.0 1.0	1785 1915 2115 2325	1700 1820 2020 2230	64 68 70 74	790 790 870 950	1080 1080 1120 1160	260 270 440 460	500 500 860 640	245 245 245 245	335 335 335 335	37 37 37 37	1885 1890 1890	1570 1570 1710	900 960 1370 1400	1020 1100 1600 1700	1080 1140 1320 1460	1857 1857 1995	2950 3200 3500	36-42 40-48 44-48 48-48	642 760 760	925 980 1110	1060 1250 1250	385 450 450	235 350 220	5.5 7.5 7.5	4-M36 4-M45 4-M36 4-M48	7600 8400 9800 12800

300 350 400	1.6 1.6 1.6	460 520 580	410 470 525	24 26 28	270 290 310	710 720 730	100 100 120	140 140 164	180 180 180	240 240 240	90 90 90	910 910 1010	405 430 465	320 320 420	384 384 484	280 320 340	549 574 607	1040 1100 1160	12-28 16-28 16-31	315 315 365	330 345 370	535 535 535	220 220 220	260 245 220	2.2 2.2 5.5	4-M22 4-M22 4-M22	850 950 1100
500 600 700	1.6 1.6 1.6	715 840 910	650 720 840	31 36 39	350 390 430	820 850 870	140 150 180	210 250 250	217 217 217	300 300 300	29 29 29	1230 1240 1240	625 625 760	600 570 570	670 690 690	450 560 625	808 944 944	1530 1680 1750	20-34 20-37 24-37	400 480 480	440 490 520	810 810 810	380 380 380	450 400 370	2.2 5.5 5.5	4-M27 4-M30 4-M30	1580 1880 2300
800 900 1000	1.6 1.6 1.6	1025 1125 1255	950 1050 1170	43 46 50	470 510 550	890 910 920	180 180 200	320 320 330	245 245 245	335 335 335	37 37 37	1450 1450 1450	1015 1065 1125	620 700 740	750 800 830	660 710 765	1265 1315 1395	2150 2250 2470	24-40 28-40 28-43	620 620 620	550 600 640	1060 1060 1060	470 470 380	580 530 490	5.5 5.5 5.5	4-M36 4-M30 4-M30	3400 3850 4180
1200 1300 1400	1.6 1.6 1.6	1485 1585 1685	1390 1490 1590	57 60 60	630 710 710	970 1010 1010	260 360 360	420 520 540	245 245 245	335 335 335	37 37 37	1450 1450 1450	1285 1285 1315	790 840 840	945 980 980	910 1010 975	1555 1586	2660 2750 2870	32-49 36-49 36-49	620 620 620	760 845 890	1060 1060 1060	380 380 380	370 285 240	5.5 5.5 5.5	4-M42 4-M48 4-M48	5200 6200 7100

KD741X-V泵站型自动保压液控蝶阀规格及安装尺寸表

公称通径 DN(mm)	公称压力 PN(MPa)	D	D1	b	L	L1	L2	L3	L-4	L5	e	E	E1	E2	E3	E4	E5	E6	Z-d	φ1	H	H1	H2	K	电机功率 (KW)	地脚螺栓 4-M	重量 (kg)
1500 1600 1800	1.6 1.6 1.6	1820 1930 2130	1710 1820 2020	65 65 70	790 790 870	1080	360	530	245	335	90	1890	1500	1150	1370	1140	1817	3140	40-56 40-56 44-56	760	945	1250	450	390	7.5	4-M48	8900

300 350 400	2.5 2.5 2.5	485 555 620	430 490 550	34 38 40	270 290 310	790 800 820	100 120 120	140 170 190	180 217 217	240 297 2g7	90 29 29	950 1020 1020	430 430 540	320 320 420	384 390 500	300 320 380	574 722	1085 1150 1345	16-30 16-33 16-36	400 400 400	330 360 360	535 810 81q	220 380 380	260 530 530	2.2 2.2 2.2	4-M22 4-M30 4-M30	980 1150 1250
500 600 700	2.5 2.5 2.5	730 845 960	660 770 875	44 46 46	350 390 430	840 860 880	140 150 180	200 210 280	217 217 245	297 297 335	29 29 37	1230 1230 1450	660 670 960	600 430 570	670 550 690	480 520 610	842 852 1210	1590 1700 1780	20-36 20-39 24-42	480 480 620	430 490 520	810 810 1060	380 380 460	460 400 600	5.5 5.5 7.5	4-M30 4-M30 4-M36	1920 2300 3200
800 900 1000	2.5 2.5 2.5	1085 1185 1320	g90 1090 1210	50 54 58	470 510 550	900 820 820	180	320	245	335	37	1450	1015	650	750	650	1265	1525	24-48 28-48 28-56	620	550	1060	460	570	7.5	4-M36	3650

1200 1300 1400	0.6 0.6 0.6	1405 1520 1630	1340 1450 1560	40 44 44	630 710 710	970 1010 1010	260 260 260	420 500 500	245 245 245	335 335 335	37 37 37	1450 1450 1450	1224 1318 1318	790 820 840	945 960 960	850 950 960	1505 1597 1597	2600 2740 2800	32-33 36-36 36.36	620 620 620	710 780 835	1060 1060 1060	385 385 385	425 355 300	5.5 5.5 5.5	4-M36 4-M36 4-M36	4200 4900 5900
1500 1600 1800	0.6 0.6 0.6	1730 1830 2045	1660 1760 1970	48 48 50	790 790 870	1050 1050 1090	260 260 270	500 540 450	245 245 245	335 335 335	37 37 37	1450 1450 1890	1418 1418 1600	900 960 1370	1020 1080 1510	1120 1070 1220	1698 1698 1869	3000 3140 3500	40-36 40-36 44-39	620 620 642	900 935 1040	1060 1060 1060	385 385 395	235 200 100	5.5 5.5 5.5	4-M36 4-M36 4-M39	6800 7500 8600
2000 2200 2400	0.6 0.6 0.6	2265 2475 2685	2180 2390 2600	54 60 62	950 1000 1100	116	360	59	245	335	37	189	185	1370	1650	1380	2140	3750	48-42 52-42 56-42	760	1130	1250	450	200	7.5	4-M36 4-M42 4-M42	11600

2000 2200 2400	0.25 0.25 0.25	2190 2405 2605	2130 2340 2540	34 36 38	950 1000 1100	1130 930 930	360 400 450	590 800 900	24	335	37	1882 1960 2060	1830	1370 1560 1760	1650	1380 1465 1565	1993	3630 3955 4155	48-30 52-33 56-33	642	1165 1240 1340	1060	515	100 200 200	5.5 5.5 7.5	4-M36 4-M39 4-M39	10500 11100 12820
2600 2800 3000	0.25 0.25 0.25	2805 3030 3230	2740 2960 3160	40 42 42	1200 1300 1400	1000 1000 1000	500 550 600	1000 1100 1200				2160 2260 2360		1960 2160 2360		1665 1765 1865		4355 4555 4755	60-33 64-36 68-36		1540 1640 1740			200 200 200	7.5 7.5 7.5	4-M39 4-M39 4-M42	13530 14250 15240
3200 3400	0.25 0.25	3430 3630	3360 3560	44 46	1400 1500	1000 1000	650 700	1300 1400				2460 2560		2580 2760		1965 2065		4955 5155	72-36 76-36		1840 1940			200 200	7.5 7.5	4-M42 4-M42	16750 18300

注:1.本表所列产品规格其公称通径按/T1047-1995的规定
2.除以上标准规格外，根据用户需要本厂可承接非标规格的设计制造
