产品名称： 防结露蝶阀
代号型号： F500
尺寸规格： DN40-300
压力范围： 1.6MPa
阀体材质： 铝合金
防结露蝶阀概述： 您是不是在找"防结露蝶阀"标准,尺寸,作用,原理吗?这里有我们为您精选的防结露蝶阀型号、防结露蝶阀规格、防结露蝶阀结构图、防结露蝶阀特点等, 尽我们所能满足您所需求的产品!
● 超轻铝合金阀体，扭矩小，使用安装方便，杜绝锈蚀。
● 优异持久的密封性能
多层次渐进接触式阀座设计，使阀板在关闭过程中逐渐接触阀座，在保证良好的密封性能的同时，减少不必要的扭矩，从而延长阀座的使用寿命。
● 扭矩减小实现了驱动装置的轻量化和小型化
● 独有的阀杆密封环防止流体泄漏
● 不同材质的阀座，适应不同工况，具有良好的防腐和密封性能
● 球形阀板运动轨迹使得阀门转动灵活自如
阀板是按一个完整的球形加工而成，密封面的每一部分都是球面的一部分，即使是阀板的上、下顶端处的轴向密封面处也不例外，这样的密封面在密封时，尽管有了接触，却是相当平滑的，所以力矩减小了，密封性能改善了，特别是轴向密封处的磨擦减小了，采用这一技术的阀座寿命增加了三倍。
防结露蝶阀标准参数表
|
类型 |
F500 |
结构长度 |
JIS GB API |
|
阀门公称口径 |
40-300mm |
顶部法兰标准 |
国标标准ISO 5211 |
|
适用法兰规格 |
JIS ANSI GB |
标准材质 |
阀体：铝合金 |
|
最大工作压力 |
1.0MPa |
阀板：不锈钢 |
|
|

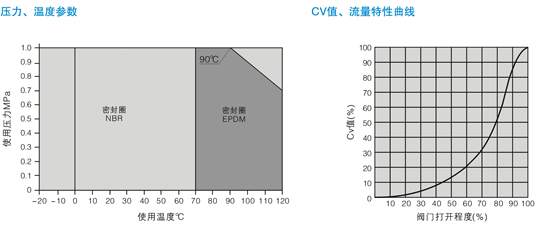

使用温度范围 |
0-120℃ EPDM 0-70℃ NBR |
密封圈：EPDM(MBR) |
|
|
泄漏试验压力 |
1.1MPa |
喷涂规格 |
聚酯粉体涂料 |
|
阀体试验压力 |
1.5MPa |
|
|
|
驱动形式 |
手柄式、齿轮式、气缸式、电动式 |
|
|

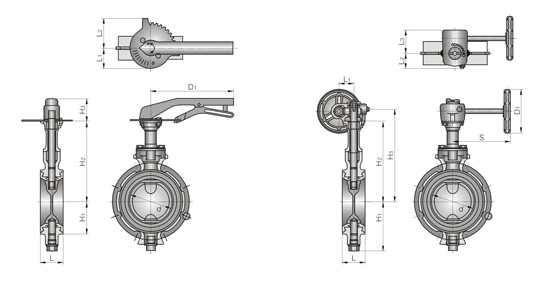

防结露蝶阀外形连接尺寸及重量
|
规格 |
尺寸 (mm) |
重量 (kg) |
||||||||
|
mm |
inch |
d |
L |
H1 |
H2 |
H3 |
L1 |
L2 |
D1 |
|
|
40 |
11/2" |
42 |
33 |
70 |
145 |
51 |
47 |
68 |
250 |
1.4 |
|
50 |
2" |
52 |
43 |
82 |
145 |
51 |
47 |
68 |
250 |
1.7 |
|
65 |
21/2" |
67 |
46 |
90 |
157 |
51 |
47 |
68 |
250 |
2.1 |
|
80 |
3" |
80 |
46 |
99 |
165 |
51 |
47 |
68 |
250 |
2.3 |
|
100 |
4" |
102 |
52 |
112 |
183 |
51 |
47 |
68 |
250 |
2.8 |
|
125 |
5" |
126 |
56 |
132 |
196 |
60 |
63 |
86 |
330 |
4.8 |
|
150 |
6" |
150 |
56 |
146 |
214 |
60 |
63 |
86 |
330 |
6.0 |
防结露蝶阀外形连接尺寸及重量
|
规格 |
尺寸 (mm) |
重量 (kg) |
||||||||||
|
mm |
|
d |
L |
H1 |
H2 |
H3 |
L1 |
L2 |
L3 |
S |
D1 |
|
|
40 |
11/2" |
42 |
33 |
70 |
145 |
168 |
35 |
35 |
56 |
132 |
100 |
2.0 |
|
50 |
2" |
52 |
43 |
82 |
145 |
168 |
35 |
35 |
56 |
132 |
100 |
2.3 |
|
65 |
21/2" |
67 |
46 |
90 |
157 |
180 |
35 |
35 |
56 |
132 |
100 |
2.7 |
|
80 |
3" |
80 |
46 |
99 |
165 |
188 |
35 |
35 |
56 |
132 |
100 |
2.9 |
|
100 |
4" |
102 |
52 |
112 |
183 |
206 |
41 |
39 |
68 |
132 |
100 |
3.4 |
|
125 |
5" |
126 |
56 |
132 |
196 |
220 |
58 |
48 |
89 |
149 |
140 |
5.8 |
|
150 |
6" |
150 |
56 |
146 |
214 |
238 |
58 |
48 |
89 |
149 |
140 |
7.4 |
|
200 |
8" |
199 |
60 |
188 |
241 |
272 |
58 |
48 |
89 |
149 |
140 |
9.6 |
|
250 |
10" |
248 |
68 |
220 |
320 |
367 |
67 |
61 |
97 |
200 |
200 |
21.5 |
|
300 |
12" |
297 |
78 |
255 |
355 |
402 |
67 |
63 |
97 |
200 |
200 |
31.0 |
