保温三通球阀

发布时间:2017-02-17 10:31 已被浏览

产品名称: 保温三通球阀

代号型号: BQ45F/BQ44F

尺寸规格: DN15-200

压力范围: 1.6MPa-4.0MPa

阀体材质: 铸钢、不锈钢

保温三通球阀概述: 保温三通球阀利用国内外技术研发而成,具有耐磨,耐压,耐温等质量指标,上海前泽是上海著名品牌,为您精心制造保温三通球阀,保温三通球阀通过ISO9001、API 6D、CE国际认证,为用户提供完美的保温三通球阀产品。

保温三通球阀来源:】
我的用心,你的放心,诚信服务,质争八方,有了前泽阀门,流体控制尽在掌握之中...

baidu
阀门搜索
分享到:
保温三通球阀产品详情

保温三通球阀具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。

保温三通球阀产品特点

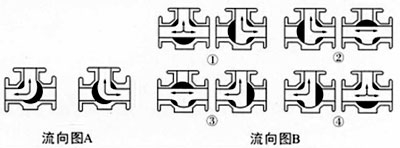

1、两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换,也能使相互垂直的两个通道连通或关闭。(如流向图A)
2、四阀座密封三通球阀具有造型美观,结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流分流。(如流向图B)


一、连接尺寸表

公称压力或压力级

主要尺寸

公称通径DN(mm/in)

15/1/2

20/3/4

25/1

32/1/4

40/1/2

50/2

65/2/1/2

80/3

100/4

125/5

150/6

200/8

PN1.06pa

L

150

150

180

200

220

240

260

280

320

380

440

500

PN2.5pa

L1

75

75

90

100

110

120

130

140

160

190

220

275

PN4.0pa

H

90

90

102

115

135

140

155

185

210

275

305

335

CLASS150

W

140

140

155

250

250

350

350

420

700

1000

1300

1800

二、型号、零件材料及主要参数

公称压力或压力级

法兰
密封性

产品型号

PN1.6pa

凸面

BQ45F-16C

BQ45F-16P

BQ45F-16CF8

BQ45F-16CF3

BQ45F-16R

BQ45F-16CF8

BQ45F-16R3

PN2.5pa

光滑面

BQ45F-25

BQ45F-25P

BQ45F-25CF8

BQ45F-25CF3

BQ45F-25R

BQ45F-25CF8

BQ45F-25R3

PN4.0pa

凹凸面

BQ45F-40

BQ45F-40P

BQ45F-40CF8

BQ45F-40CF3

BQ45F-40R

BQ45F-40CFR8

BQ45F-40R3

CLASS150

凸面

BQ45F-150(Lb)C

BQ45F-150(Lb)P

BQ45F-150(Lb)P8

BQ45F-150(Lb)P3

BQ45F-150(Lb)R

BQ45F-150(Lb)R8

BQ45F-150(Lb)R3

主要零件材料

阀体

WCB

ZG1Cr18Ni9Ti

CF8(304)

CF3(304L)

ZG18Ni12Mo2T

CF8M(316)

CF8M(316L)

球体、阀杆

2Cr13

1Cr18Ni9Ti

0Cr18Ni9(304)

00Cr19Nill(304L)

1Cr18Ni12Mo2Ti

0Cr17Ni12Mo2(316)

0Cr17Ni12Mo2(316L)

密封圈

聚四氟乙烯 对位聚笨

填料、垫圈

V型聚四氟乙烯 柔性石墨环 聚四氟乙烯片 柔性石墨复合垫

适用
工况

适用介质

重油、胶类等

硝酸腐蚀性介质

强氧化性介质

醋酸等腐蚀性介质

尿素等腐蚀性介质

适用温度

-28~300℃

应用
规范

法兰尺寸

JB79-59、SH3406、GB9113、HG20597-97ANS1 B16.5JIS B2212-2214

体验试验按

GB/T13927-89JB/T9092-99

其余制造规范均按本厂标准

备注

保温三通球阀一般采用两面阀座结构,如流向图A所示两种工况。选用两阀座L型结构(即BQ44型)。流向图B中①和④两种工况亦可选用两阀座T型结构(即 BQ45型)。流向图B中②和③两种工况必须选用四阀座T型结构(即BQ45型)。其余工况也可选用四阀座结构,但应在订货合同中注明阀座结构。如阀门有其它要求请参阅样本《球阀的型号编制方法》填写相应的要求代号。
