产品名称: 氧气专用球阀
代号型号: QY347F
尺寸规格: DN15-600
压力范围: 0.6MPa-4.0MPa
阀体材质: 铜
氧气专用球阀概述: 氧气专用球阀利用国内外技术研发而成,具有耐磨,耐压,耐温等质量指标,上海前泽是上海著名品牌,为您精心制造氧气专用球阀,氧气专用球阀通过ISO9001、API 6D、CE国际认证,为用户提供完美的氧气专用球阀产品。
YQ347F氧气专用球阀产品简介:
氧气专用球阀属于氧气管道专用阀门,除了具有普通阀门用特点外,又鉴于它采用了质地优良的铜材质制造,又具有耐腐蚀、阻燃性能好、导电性好、传热性快等优点,加之我公司结构上的不断更新和精细工艺的保证,使得氧气专用球阀已成为氧气管控工程系统中理想的设备。泄漏量标准有Ⅳ级或Ⅵ级,流量特性为线性或等百分比。多种多样的品种规格可供选择。
YQ347F氧气专用球阀工作原理:
氧气专用球阀只需要旋转球芯90度 的操作和很小的转动力矩就能做开关、切断阀使用,是为冶金行业在常温下输送氧气的需要而研制开发的特殊阀门,我公司生产的氧气专用球阀采用优质材料,先进 结构,特殊工艺和检测手段,使该类球阀与原冶金企业用的铜截止阀比较有启闭迅速、灵活、密封可靠、结构紧凑、流阻特小等优点。根据氧气输送的特殊性,该球 阀设计有防静电,耐火结构,各零部件在装配中严格进行脱脂处理。阀体等部件选用优质不锈钢并经酸洗、钝化,检查和试验用不含任何油脂的纯净自来水进行高压 密封试验,用0.6Mpa气体做泄漏试验,阀门无泄漏;经上述特殊工艺处理,此类球阀不仅操作快速灵便,流阻小,安全可靠,而且使用寿命长(密封副冲刷小)。
YQ347F氧气专用球阀产品特点:
氧气专用球阀主要特点是本身结构紧凑,密封可靠,结构简单,维护方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维护,适用氧气、过氧化氢、甲烷和乙烯等介质,在各行业得到广泛的应用。

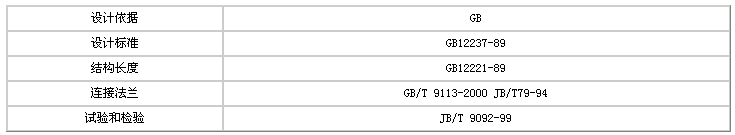

YQ347F氧气专用球阀技术规范
氧气专用球阀是为冶金行业在常温下输送氧气的需要而研制开发的特殊阀门。我公司生产的氧气专用球阀采用优质材料,先进结构,特殊工艺和检测手段,使 该类球阀与原冶金企业用的铜截止阀比较有启闭迅速、灵活、密封可靠、结构紧凑、流阻特小等优点。根据氧气输送的特殊性,该球阀设计有防静电,耐火结构,各 零部件在装配中严格进行脱脂处理。阀体等部件选用优质不锈钢并经酸洗、钝化,检查和试验用不含任何油脂的纯净自来水进行高压密封试验,用0.6Mpa气体 做泄漏试验,阀门应无泄漏;经上述特殊工艺处理,此类球阀不仅操作快速灵便,流阻小,安全可靠,而且使用寿命长(密封副冲刷小)。YQ347F氧气专用球阀结构设计及加工制造的特点

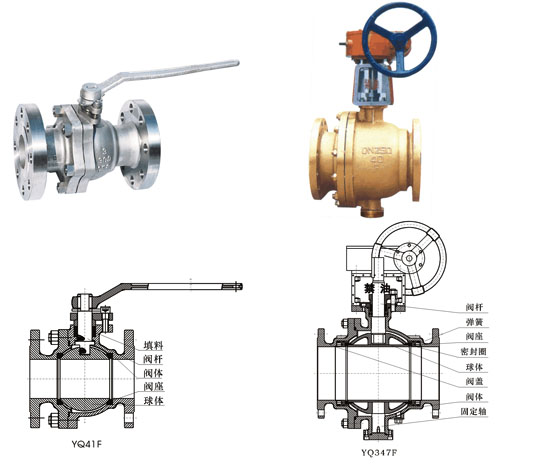

YQ347F氧气专用球阀型号、材料及主要参数
产品型号 | YQ347F-16T~100T | YQ347F-16P-100P |
YQ347F-16T~100T | YQ347F-16P-100P | |
阀体 | 铜合金 | |
球体 | 铜合金 | |
阀杆 | 304 | |
密封圈 | PTFE | |
阀座 | 铜合金 | |
填料 | PTFE+O形圈 | |
适用介质 | 氧气、氢气等 | |
适用温度 | -29~150℃ | |
蜗轮氧气专用球阀 | YQ后插入“3”表示,示例:YQ341F-16T | |
气动氧气专用球阀 | YQ后插入“6”表示,示例:YQ647F-25P | |
电动氧气专用球阀 | YQ后插入“9”表示,示例:YQ947F-40P |
☆氧气专用球阀PN1.6MPa主要连接尺寸及重量:
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
H |
59 |
63 |
75 |
85 |
95 |
107 |
140 |
152 |
178 |
252 |
272 |
342 |
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
Wt(㎏) |
2.5 |
3 |
5 |
6 |
7 |
10 |
15 |
19 |
33 |
58 |
93 |
160 |
☆氧气专用球阀PN2.5MPa主要连接尺寸及重量:
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
320 |
400 |
400 |
550 |
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
Wt(Kg) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
☆氧气专用球阀PN4.0MP主要连接尺寸及重量:
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
130 |
140 |
150 |
180 |
200 |
220 |
250 |
280 |
320 |
400 |
400 |
550 |
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1000 |
1100 |
1500 |
1800 |
Wt(Kg) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
