产品名称： 电动高压调节阀
代号型号： T968Y
尺寸规格： DN50-DN300
压力范围： 2.5MPa-32MPa
阀体材质： WCB、25、20CrMo
电动高压调节阀概述： 您是不是在找"电动高压调节阀"标准,尺寸,作用,原理吗?这里有我们为您精选的电动高压调节阀型号、电动高压调节阀规格、电动高压调节阀结构图、电动高压调节阀特点等, 尽我们所能满足您所需求的产品!
电动高压调节阀
一、概述
T968Y系列电动高压调节阀又称抗气蚀、低噪声、高压差调节阀、是我公司工程技术人员为满足50-600MW火力发电机组配套而开发的新型调节阀，该系列产品经过多次的改进，不继完善，具有新颖性和先进性。
二、用途
安装在电厂锅炉高压差管道上作流量、压力调节用
三、结构特征
1． 本系列产品采用完合拆装式结构，操作力距小，阀腔内件（包括阀座、阀芯、节流组件、密封件等）均可从并阀腔取出，维护保养十分方便，阀体不需从管道上割下，可长期使用。
2． 阀芯为柱塞体平衡式结构，操作力距小，调节灵敏高。

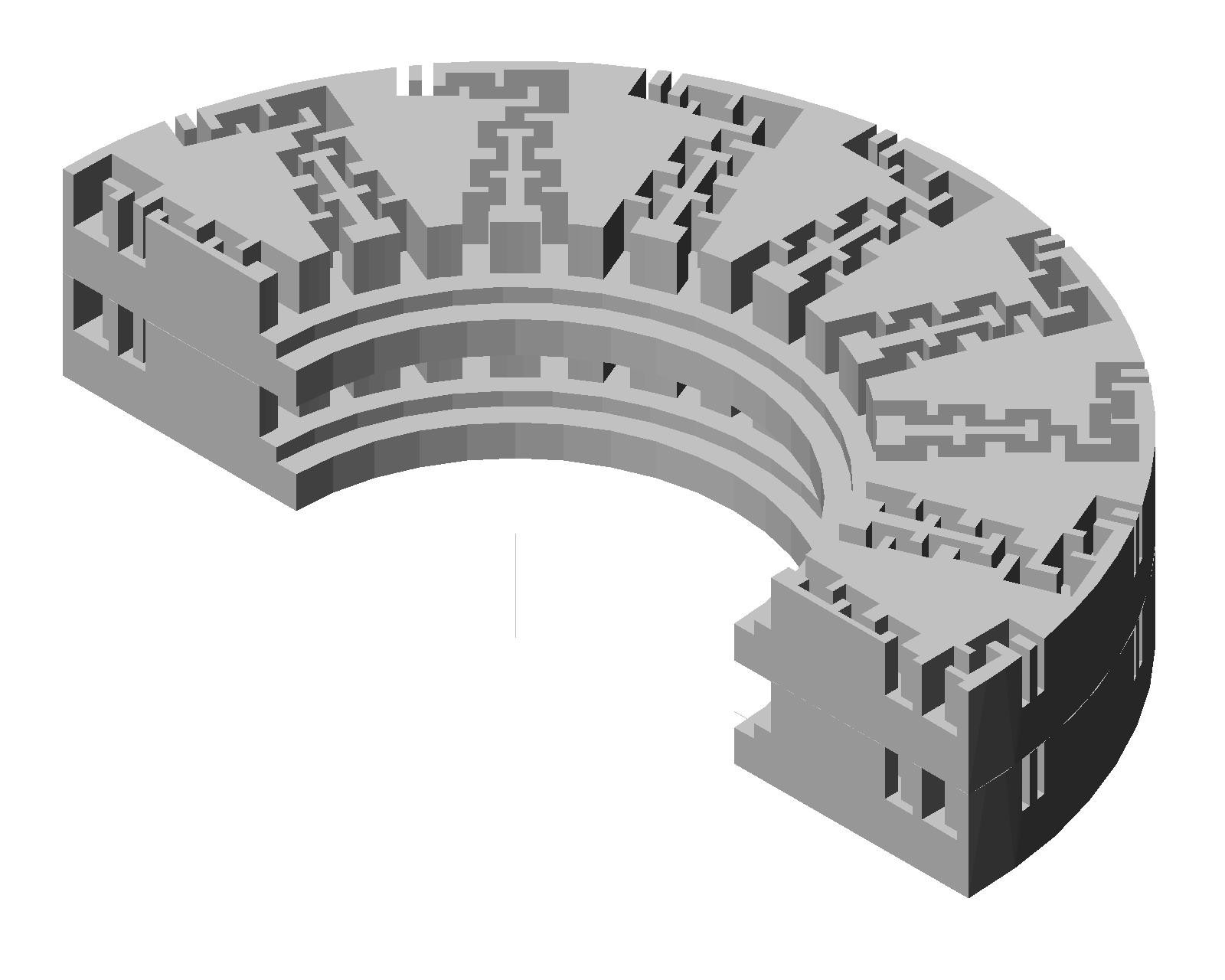

3． 节流组件由多孔板集流式节流环与套筒式节流套组成，且配以均流罩，因此具有小流量高压差无气蚀、大流量、调节性能好，流体排出梳流无噪音的综合特性，完全满足了高压差等苛刻工况的要求，有效地实现了高温、高压差流体的流量调节控制，可调性好，调节精度高。
4． 节流环可在阀门工作行程的55%之内，实现多级减压节流
5． 阀芯和阀座密封面堆焊司钛莱硬质合金，抗冲刷、耐蚀。
四、阀体
型 式 ： 锻、铸直通式阀体
公称通径： 50、65、80、100、175、225、250、300
公称压力： PN25、32Mpa或ANSI 1500 ANSI2500
连接形式： BW焊接（或用户要求）
材 料： WCB、25、20CrMo
上 阀 盖： WCB、25、20CrMo
填 料： 柔性石墨或其他
介质温度： ≦300°、≦550°
阀内组件： 柱塞平衡式、套筒式
流量特性： 等百分比或线性
阀座型式： 2Cr13,或其它不锈钢渗氮或焊硬质合金
阀芯材料： 2Cr13,或其它不锈钢渗氮或焊硬质合金
五、执行机构
型 式：SKZ（381L、SL、IWK）电子式电动执行器等
阀作用方式：电关或电开式
六、阀额定流量系数（KV）值
1—800T/h(按用户提拱的实际工艺参数设计制造
七、性能
基本误差： ±2.5
回 差： 2%
死 区： 2.5%
泄 漏 量： 符合ANSIB16.104-1976IV或VI级

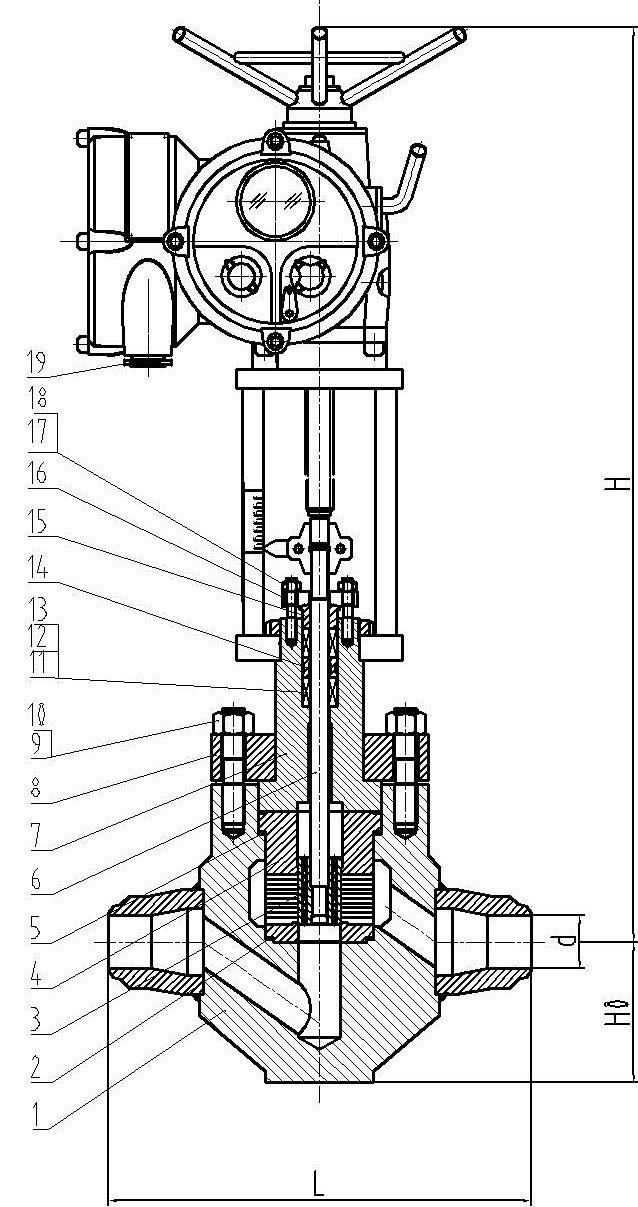

八、结构图
1．阀体2.齿形垫片3阀塞4阀芯组件（含阀座、迷宫节流件、压笼）5齿形垫片6阀杆7阀盖8压圈9螺母10螺柱11下填料12中填料13上填料14隔环15压套16压板17螺母18螺栓

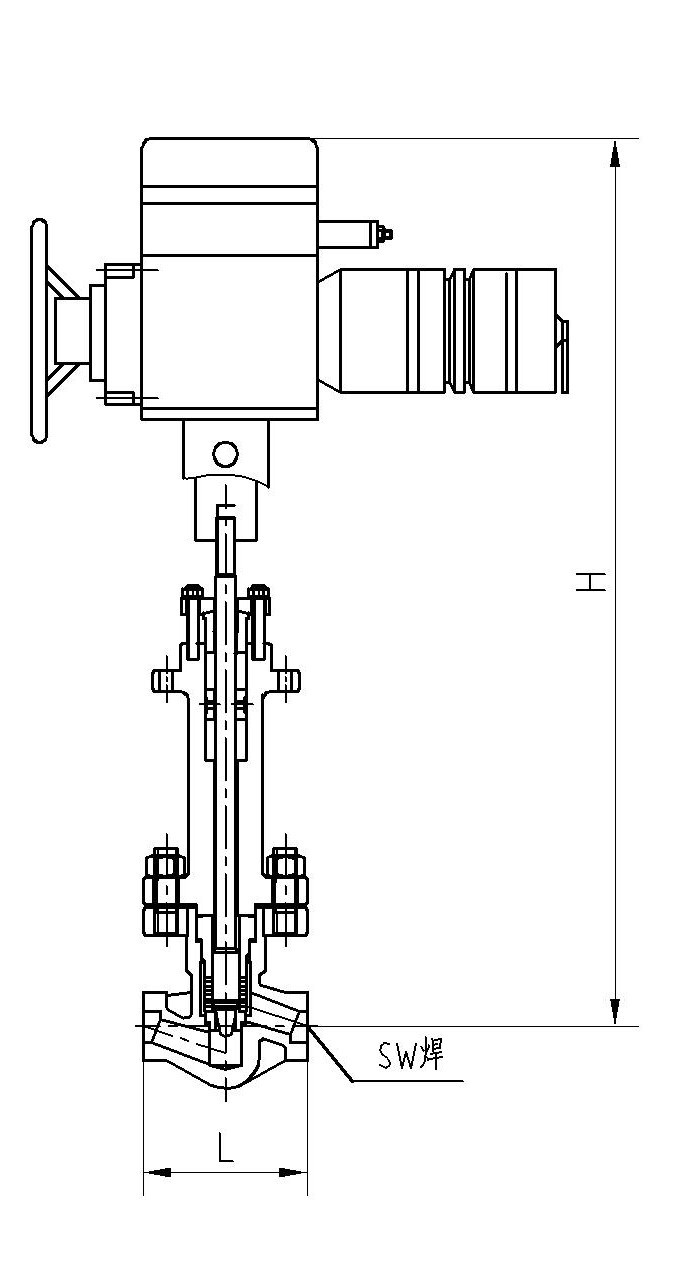

九、主要外形尺寸和连接尺寸
| 型号 | 公称通径 | d | L | H | H0 |
| FRGYTJF-250/320 | 15 | 19 | 145 | 650 | 57 |
| 20 | 26 | 145 | 650 | 57 | |
| 25 | 33 | 175 | 676 | 75 | |
| 32 | 40 | 400 | 710 | 120 | |
| 40 | 40 | 400 | 710 | 120 | |
| 50 | 50 | 400 | 710 | 120 | |
| 65 | 65 | 400 | 710 | 120 | |
| 80 | 80 | 500 | 870 | 150 | |
| 100 | 100 | 550 | 870 | 150 | |
| 175 | 169 | 850 | 875 | 175 | |
| 225 | 223 | 9020 | 1060 | 265 | |
| 250 | 250 | 1400 | 1180 | 265 | |
| 300 | 284 | 1400 | 1180 | 265 |
