产品名称: 精小型气动薄膜调节角阀

代号型号: ZJHJ

尺寸规格: 20-300mm

压力范围: 1.6MPa-6.4MPa

阀体材质: WCB、304、316、316L

精小型气动薄膜调节角阀概述: 您是不是在找"精小型气动薄膜调节角阀"标准,尺寸,作用,原理吗?这里有我们为您精选的精小型气动薄膜调节角阀型号、精小型气动薄膜调节角阀规格、精小型气动薄膜调节角阀结构图、精小型气动薄膜调节角阀特点等, 尽我们所能满足您所需求的产品!

您正在浏览:【精小型气动薄膜调节角阀
我的用心,你的放心,诚信服务,质争八方,有了前泽阀门,流体控制尽在掌握之中...

baidu
阀门搜索
分享到:
精小型气动薄膜调节角阀产品详情
ZJHJ精小型气动薄膜调节角阀采用顶部导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压力损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数如压力、流量温度、液位保持在给定值。特别适用于允许泄漏量小,阀前后压差不大的高粘度,含有悬浮物和颗粒状物质流体的调节,可避免结焦、堵塞、便于自净与清洗的场合。
一、阀体
形 式:角形单座铸造阀
公称通径:20-300mm
公称压力:PN1.6 4.0 6.4MPa
连接形式:法兰按JB78-59 JB79-59
材 料:HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mn2Ti

尺寸图

二、上阀盖
常温型:-20~+200℃
散热型:-40~+450℃
压盖形式:螺栓压紧式
填 料:V型聚四氟乙烯填料,柔性石墨、不锈钢波纹管。

三、阀内组件
阀芯型式: 上导向单座柱塞型阀芯
流量特性: 等百分比特性、线性特性和快开特性
材 料:1C18Ni9Ti 0Cr18Ni12Mo2Ti

四、执行机构
型 式 :多弹簧式薄膜执行机构
膜片材料: 丁晴橡胶夹增强涤纶积物
弹簧范围 :0.02~0.10、0.08~0.24MPa
供气压力: 0.14、0.16、0.28、0.40MPa
气源接头: 内螺纹M10×1
环境温度: -30~+70℃
阀作用型式 : 气—开式或气—关式
附 件 : 定位器、手轮机构

五、性能
泄漏量 : 金属阀座符合标准ANSIB16.104IV级
小于额定Cv的0.01%
回 差 : 3%(不带定位器)
1%(带定位器)
线 性 : ±5%(不带定位器)
±1%(带定位器)
备注:使用V型聚四氟乙烯填料
可调范围 : 50:1
六、ZJHJ型气动角型调节阀规格参数表
公称通径DN
20
25
32
40
50
65
80
100
125
150
200
250
300
阀座直径dn(mm)
20
25
32
40
50
65
80
100
125
150
200
250
300
额定流量系数Kv
6.5
10
16
25
40
63
100
160
250
400
630


行程mm
10

16

25


40


60

100

七、主要零件材料及推荐使用温度范围
尺寸图
阀体材料
公称压力MPa
介质工作温度℃
120
200
250
300
350
400
425
450
475
500
525
550
575
600
最大工作压力MPa
铸铁HT200
1.6
1.6
1.5












铸钢ZG25
4.0
6.4

4.0
6.4
3.7
5.9
3.3
5.2
3.0
4.7
2.8
4.1
2.3
3.7
1.8
2.9






铸不锈钢ZG1Cr18Ni9Ti
4.0
6.4




4.0
6.4
3.0
4.4
2.7
4.2
2.4
4.0
2.1
3.8
1.9
3.5
1.7
3.4
1.4
3.2
1.1
2.9
0.8
2.6

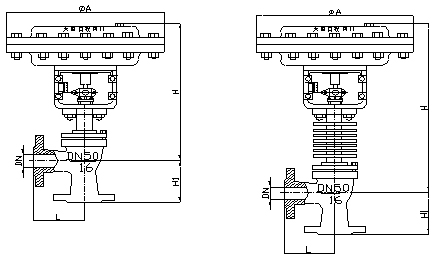

八、外装尺寸
公称通径DN(mm)
L(mm)
H1( mm)
H(mm)
ØA
1.6(MPa)
常温
中温
20
100
100
349
444
285
25
115
115
350
445
285
32
130
130
358
458
285
40
130
130
378
478
285
50
150
150
393
493
285
65
170
170
494
594
360
80
190
190
503
628
360
100
215
215
521
646
360
125
250
250
634
759
360
150
275
275
696
846
470
200
325
325
715
915
470

九、型号编制说明
Z
J
H
J
16
C
G
K
自控阀门
执行机构:
多弹簧气动薄膜执行机构
阀门结构类型:
公称压力:
阀体材质:
温度类型:
作用型式:

J:表示精小型

F:表示分流阀
16:表示1.6MPa
C:表示碳钢
G:中温型常温省略
K:表示气开型



H:表示合流阀
25:表示2.5MPa
P:表示不锈钢

 B:表示气关型



J: 表示角形阀
40:表示4.0MPa
F46:表示阀体衬氟






64:表示6.4MPa
