阀门的降噪策略
发布时间:2013-09-28 08:05 已被浏览 次
有降低控制阀噪声两种策略:
1。源控制,它做的事情,以使该阀减少噪音,和
2。路径控制它做的事情,以避免噪声到达的人会受到它。
有两种方法,用于气动噪声源的控制,压力降的分期和分流。

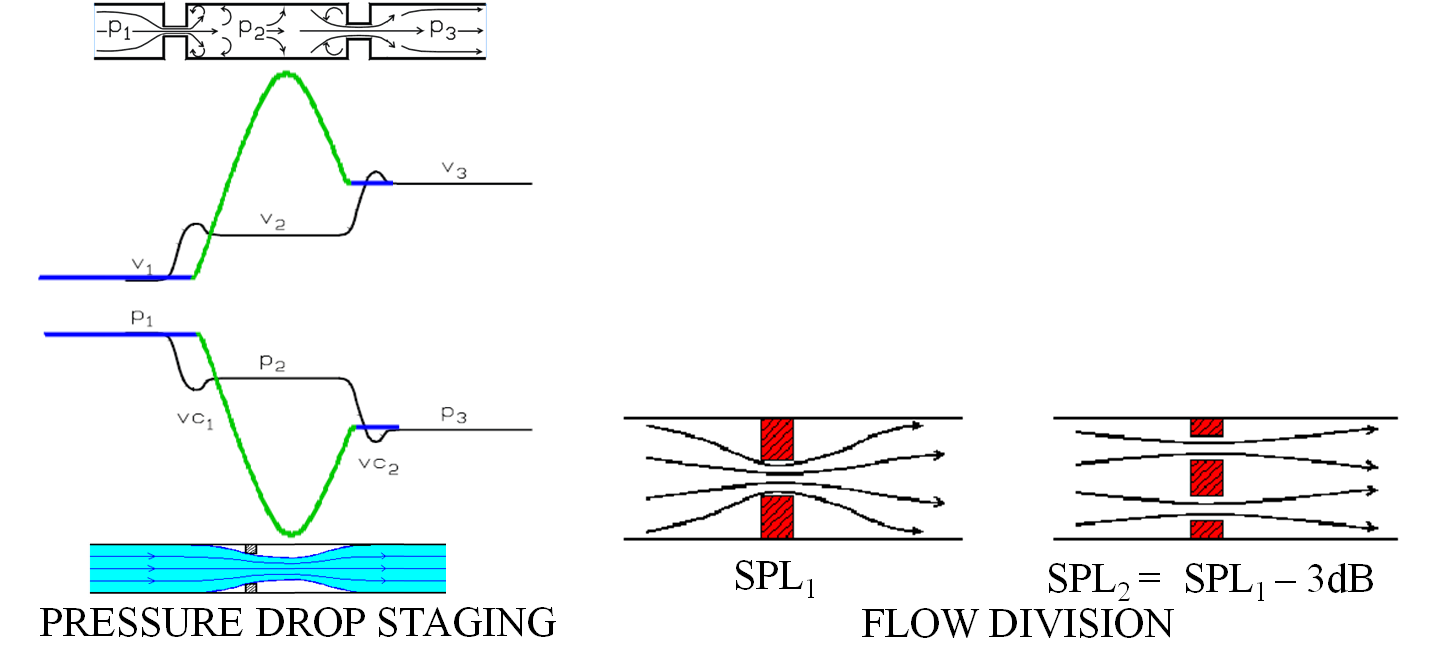

图1。源的控制方法,压力降的分期和分流。
对气动噪声源控制的第一种方法被称为“压降压降分期分期。”意味着不以一步整个压力降,压力降是分成两个或两个以上的步骤。当压力下降是在一个以上的步骤,其速度峰值小于峰值速度,将导致从一个单级压力降。由于噪声和速度之间的关系,在速度小排量可以减少噪声的影响很大。
对气动噪声源控制的第二种方法被称为“流”。流意味着,而不是通过一个单一的开口具有通流,流分,经过几个平行的开口。开口的数目,每一次你双,你减少3分贝的噪音。减少主要是由于较小的开口移到一个更高频率的噪声。高频率的衰减更为声音穿过管壁较低频率。同时,因为人的耳朵(和“加权曲线衰减噪声米)高的频率,同时测得的和感知的噪声降低。

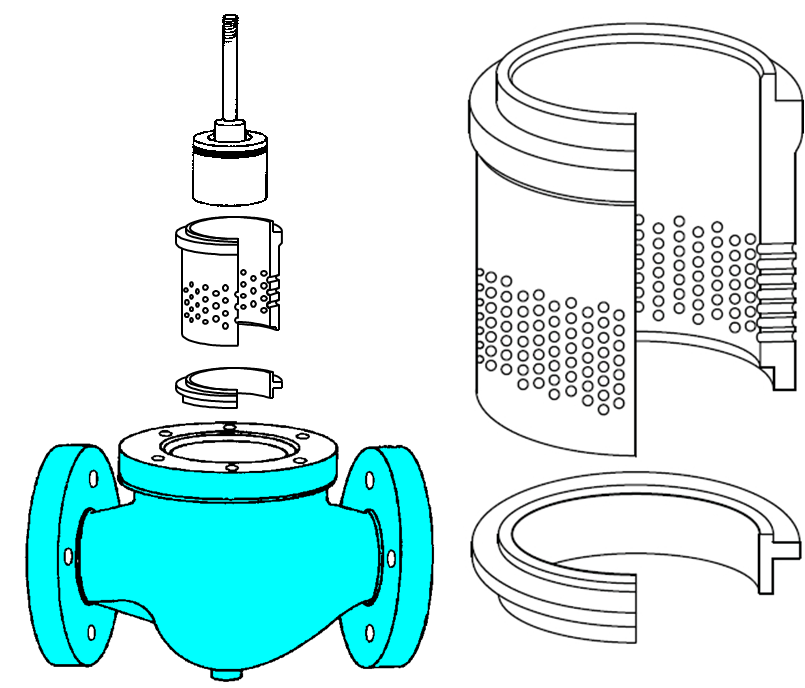

图2。在全球的控制阀的分流的实现。
图2是一个例子,如何分流的原则可以应用到全球控制阀。这是一个有很多小洞钻在它的笼子里,它将流成许多小的流量和使用的全球控制阀的两个主要的制造商在其一级的噪声削减通常可以由10至15分贝的降噪设计。

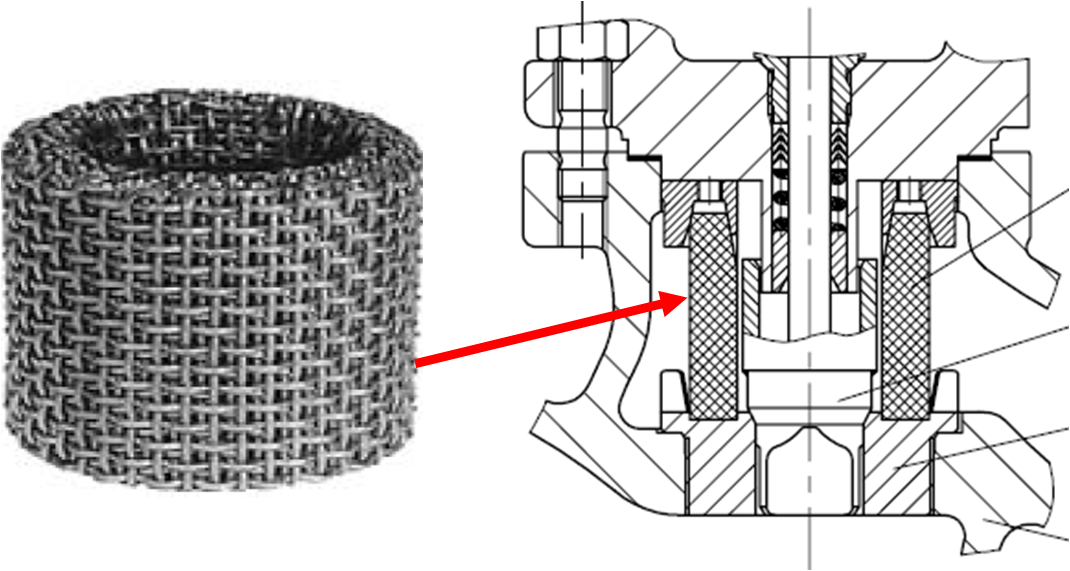

图3。结合流和压力降的分期在全球控制阀。
图3显示了一个多阶段的流量分配器可以给15到25分贝的噪音减少到另外一个标准顶部引导控制阀。流程需要很多的压力下降为它工作的方式通过丝网的许多小的开口。
图4。结合流和非常嘈杂的压降分期的应用。
图4所示阀门的设计是类似于笼截止阀,除了笼是一盘堆。每盘具有多元模式,多通道蚀刻到它。多渠道提供的分流,并在通道的多圈提供的压降分期。很可能有10个或20个或更多的方向变化,每次总压降的一小部分。本设计是降低气动噪声非常有效,能够通过30分贝以上的噪声降低。

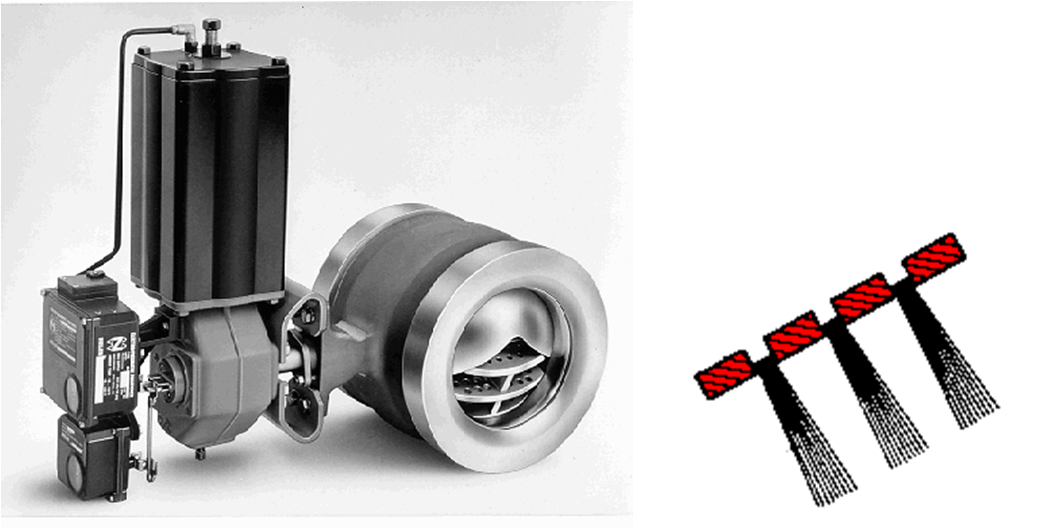

图5。结合流和压力降的分期在一段球控制阀。
图5是一个特殊的降噪内饰采用压降分期和流动降噪段球阀。有三个金属板球段内有多个孔钻在他们。整个阀门的压力降在四阶段,在最近的三个压力下降阶段的压力降是通过提供多孔流。这种低噪声的装饰会提供8至12分贝的噪音减少。

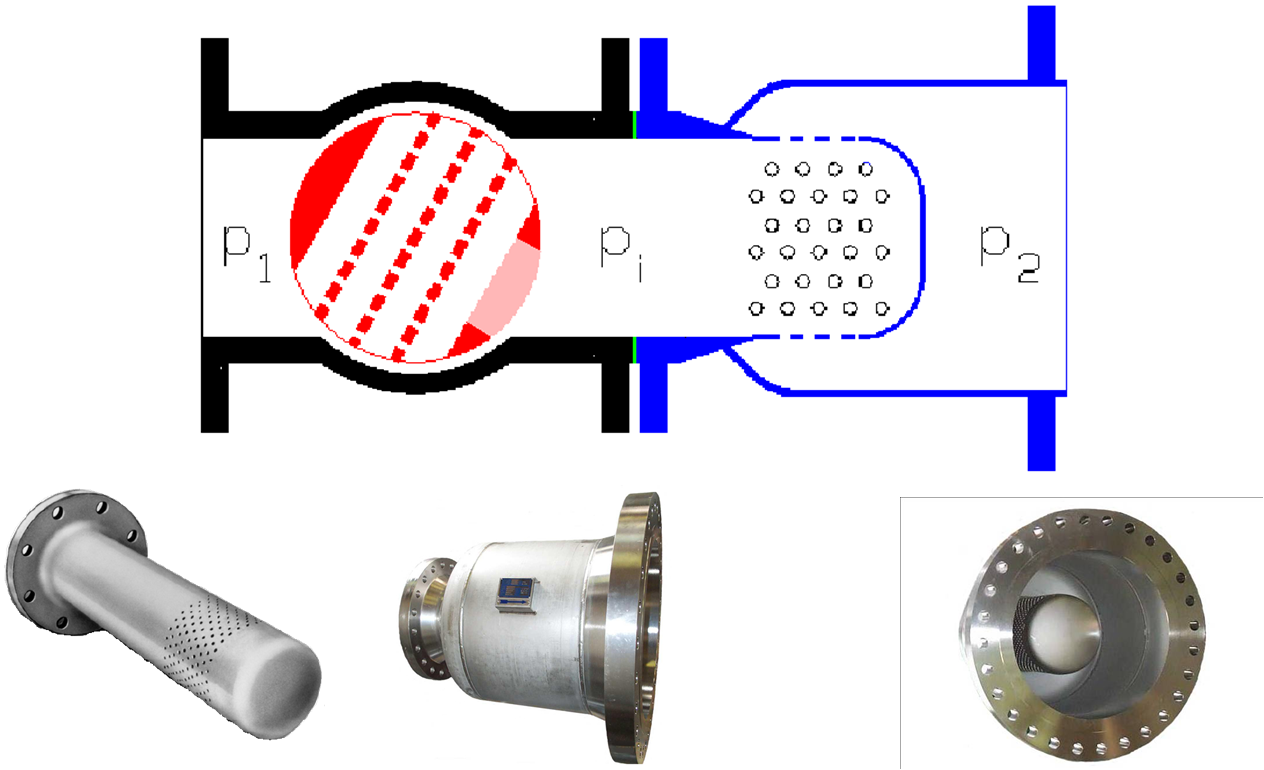

图6。一个内嵌的扩散器安装一个低噪音球控制阀的下游。
静态电阻,如扩压器阀下游的吸收的总压降降低噪声,使控制阀没有大的压力降。扩散器做同样的事情作为一个单一的孔的孔板会做,到目前为止吸收压力降的一部分,但它使用流量划分原则,这是一个低的压力降噪声的方法创建一个。单孔扩散会产生如它删除从控制阀的噪音。扩散器可降低噪音约10至15分贝。
其他的噪声控制策略的路径控制。噪声路径控制只做对整个空间的噪声之间的阀(与下游管道)的人会受到它。
三路控制的方法,我们将讨论如下:距离,厚壁管和隔热和隔音。
距离效应取决于噪声的类型与散热器,散热器是常见的类型:
点源
减少6分贝每增加一倍,从源的距离
例子:声音,排气口
线源
3分贝距离增加一倍的
例子:长管,繁忙的公路
面源
0分贝距离增加一倍的
例如:外墙,靠近大型管

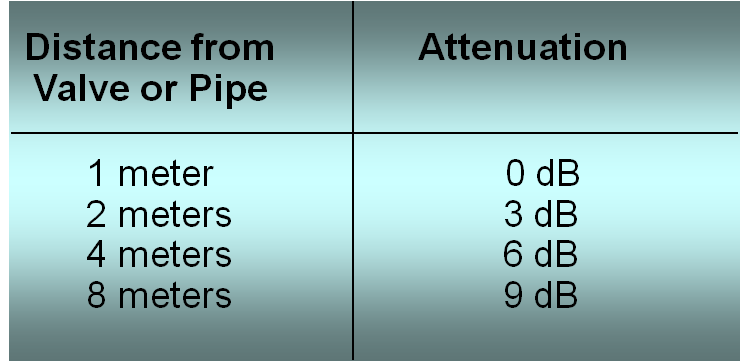

大多数阀门噪声表现为一个线源。大多数的噪音是从下游管道的噪声强度仍然很长的距离的下游侧恒定的辐射。下面的表格说明了如何从源的距离的线源减少噪声(即,在阀的噪声,下管。)
原因表中的参考点是0分贝在1米是因为由各种控制阀尺寸程序给定的噪声计算的噪声,将测量1米以外的管道,因此在距离1米从管会有因距离不减。
较厚的管壁,更多的噪声衰减,当它通过管壁的地方,我们听到它。下表总结了多大的衰减由表80和160提供比表40。
因为阀噪声传播在阀的下游管道很长的距离,如果你想靠降噪厚壁管,必须使用厚壁管的最下游,你想有较低的噪音水平。当有大量的管的下游,采用厚壁管可以是一个昂贵的解决方案。
近似的成本估计我从一个ASTM A106碳钢管管分配器。有人指出,除了管更昂贵的配件,也会更便宜和更管道吊架或支架可能是必需的。
使用隔热和隔音在阀下游管道可以减少人们接触到的声压级。在厚壁管,管必须是绝缘的最下游,你需要有降低的噪声水平。

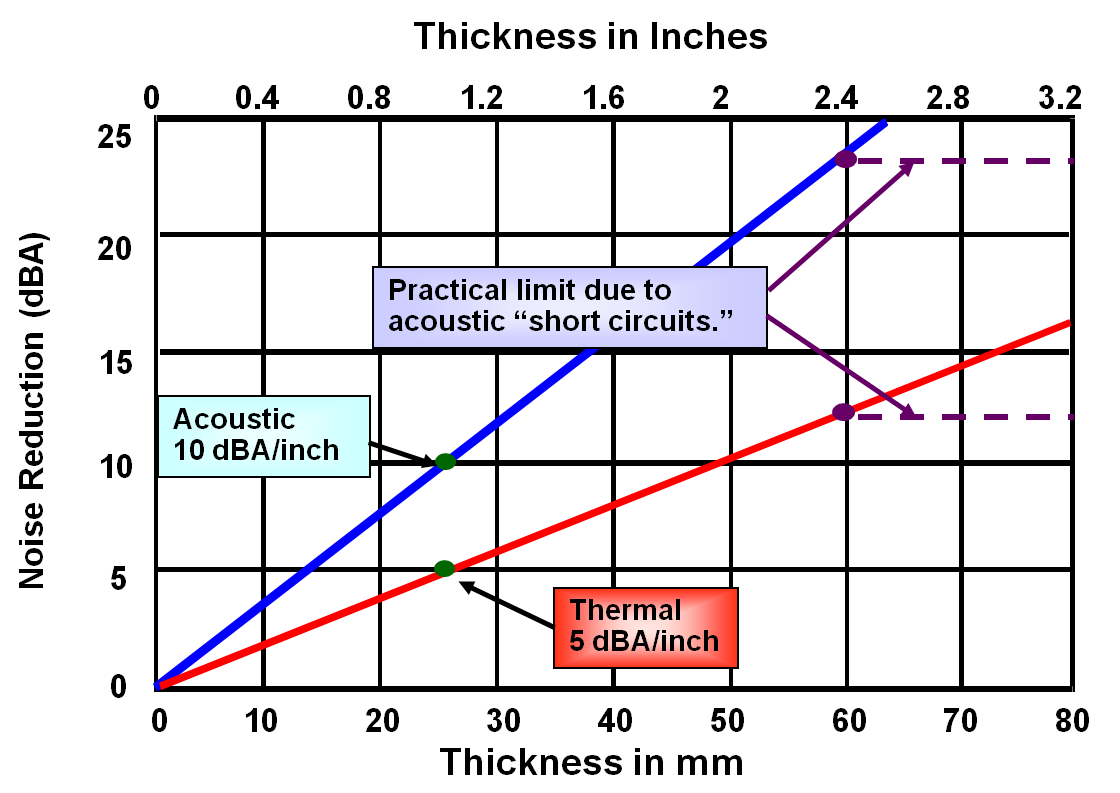

图7。噪声衰减的绝缘管提供。
由于蒸汽线通常是绝缘无论如何,节约能源,5分贝每英寸的厚度基本上是免费的。特殊的隔音是可用的,可以按绝缘厚度的英寸高达10分贝的噪音减少。绝缘在左右两个半英寸不提供显着的额外的衰减,由于声“短路”在保温管道吊架空隙引起的。
